전문가로서확인하다판막중국 제조 업체,JQF 밸브밸브 연구 및 개발, 생산, 판매 및 서비스를 통합하는 첨단 기술 공장입니다. 생산된 고품질 체크 밸브는 매체가 한 방향으로만 흐르도록 허용하고 반대 방향으로는 흐르는 것을 방지합니다. 밸브가 자동으로 작동합니다. 한 방향으로 흐르는 유체의 압력으로 밸브 디스크가 열립니다. 유체가 반대 방향으로 흐르면 유체의 압력과 밸브 디스크의 무게가 합쳐져 밸브 시트에 작용하여 흐름을 차단합니다.
체크 밸브Guangdong Jinqiu Valve Technology Co., Ltd.의 주요 제품 중 하나입니다. 주로 파이프라인 매체의 역류를 방지하고 펌프 및 압축기와 같은 중요한 장비를 역류로 인한 손상으로부터 보호하는 데 사용됩니다. 이는 석유, 화학, 전력, 수처리 및 HVAC와 같은 산업에서 널리 사용되어 단방향 유체 흐름을 보장하고 시스템의 안전성과 안정성을 향상시킵니다.
1. 고효율 역류 방지, 시스템 안전성 보장: 체크 밸브는 매체 압력에 따라 자동 개폐 설계를 채택합니다. 역류가 없을 때 자동으로 열리고 닫혀 미디어 역류를 방지하고 수격 현상과 장비 손상을 방지합니다. 액체, 가스, 증기 등 다양한 매체에 적합하여 파이프라인 시스템의 안전한 작동을 보장합니다.
2. 낮은 흐름 저항, 에너지 효율성 및 고성능: 체크 밸브는 최적화된 흐름 경로 설계를 사용하여 압력 손실과 에너지 소비를 줄이며 특히 고유량 조건에 적합합니다. 웨이퍼형 체크 밸브와 같은 풀 보어 구조는 흐름 저항을 더욱 줄이고 운반 효율성을 향상시킬 수 있습니다.
3. 열악한 환경에 적합한 고압 및 내식성 : 밸브 본체 재질에는 WCB, CF8, CF8M, 이중 강철 등이 포함되어 내식성이 우수합니다. 해수, 산성 또는 알칼리성 매체와 같은 혹독한 조건에 적합한 고압 설계는 석유, 화학, 발전소와 같은 산업의 높은 요구 사항을 충족합니다.
4. 다양한 구조, 다양한 요구에 대한 유연한 적응: 스윙 체크 밸브는 수평 또는 수직 파이프라인에 적합합니다. 밸브 디스크가 열리면서 고유량, 저속 조건에 사용됩니다.
리프트형 체크밸브는 수직으로 설치되어 밀봉성이 뛰어나고 고압, 소구경 배관에 적합합니다.
더블 디스크 체크 밸브는 작고 가벼우며 신속하게 개폐되므로 수격 현상을 줄이고 공간이 제한된 파이프라인 시스템에 적합합니다.

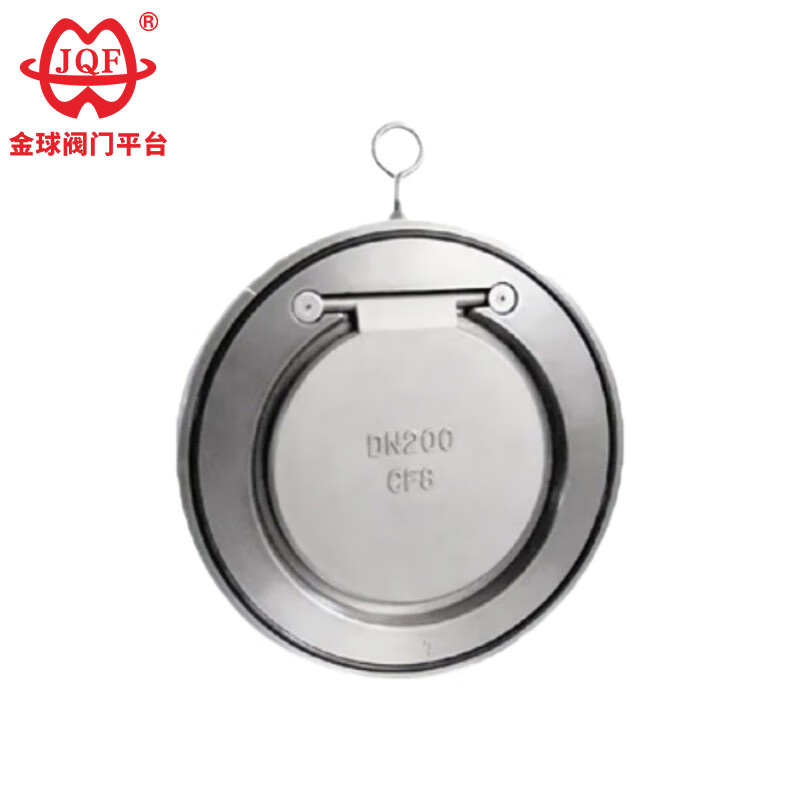

웨이스트형 체크밸브는 구조가 간단하고, 경량이며, 설치 및 유지관리가 용이합니다.
5. 긴 서비스 수명과 낮은 유지 보수
디스크와 시트는 경화 처리 또는 금속 + 부드러운 밀봉 구조를 채택하여 내마모성 및 내식성을 가지며 수명을 연장합니다.
외부 드라이브 구성 요소가 없고 고장률이 낮으며 유지 관리 비용이 낮습니다.
6. 수격 현상을 줄이기 위한 조용한 디자인
일부 모델에는 완충 스프링 또는 댐핑 장치가 장착되어 밸브 디스크의 폐쇄 속도를 늦추고 수격 현상과 파이프라인 진동을 효과적으로 줄이며 고층 건물 급수 및 펌핑 스테이션과 같은 시나리오에 적합합니다.
| 분류 차원 | 주요 카테고리 | 하위 카테고리/사양 | 연결 유형 | 보충 기술 기능 |
| 구조적 분류 | 리프트 체크 밸브 | 수직형 | 스레드형/플랜지형/용접형/웨이퍼 | 수직 디스크 운동; 수직 흐름 설치가 필요합니다 |
| 수평형 | 플랜지/용접 | 수평 흐름 설치; 중력 복귀; | ||
| 스윙 체크 밸브 | 단일 디스크 | 플랜지/웨이퍼 | 힌지형 디스크 디자인; | |
| 더블 디스크 | 플랜지/웨이퍼 | 저수해머 설계; | ||
| 멀티 디스크 | 플랜지형 | 유압 충격을 감소시킵니다 | ||
| 버터플라이 체크 밸브 | 직선형 | 웨이퍼/플랜지형 | 컴팩트한 회전 디스크; | |
| 재료 분류 | 주철 체크 밸브 | HT200/HT250 | 플랜지/웨이퍼 | PN16 저압 수처리 시스템용; |
| 황동 체크 밸브 | H59/H62 | 나사산/플랜지형 | 가스/물 기기; | |
| 스테인레스 스틸 체크 밸브 | 듀플렉스 2205 | 플랜지형/용접형/웨이퍼 | 부식성/화학/식품 등급 파이프라인 | |
| 탄소강 체크 밸브 | WCB/WCC | 플랜지/용접 | 고온 증기 ; PN40~PN100 | |
| 단조 강철 체크 밸브 | A105/F22 | 나사산/플랜지형 | 고압 ; 수소화 단위 | |
| 기능 분류 | 자동 체크 밸브 | DRVZ 천천히 닫히는 유형 | 플랜지/웨이퍼 | 스프링 보조 폐쇄; 소음 감소 |
| DRVG 유동 유도형 | 플랜지형 | 안정된 흐름 설계; | ||
| NRVR 유압 댐핑 유형 | 플랜지/용접 | 이중 챔버 오일 댐핑; 맞춤형 닫힘 속도 | ||
| 특수 역류 방지 밸브 | SFCV 고무 플랩 밸브 | 플랜지/웨이퍼 | 유연한 밀봉; 슬러리/모래 매체용 |
석유 및 가스: 석유/가스 파이프라인 및 펌프 배출구 보호.
화학 및 제약: 부식성 매체의 역류를 방지합니다.
전력 산업: 보일러 급수 시스템, 응축수 회수.
수처리 및 HVAC: 펌프 배출구, 중앙 에어컨 순환 시스템.
도시 공학: 급수 네트워크 및 배수 시스템의 역류 방지.
