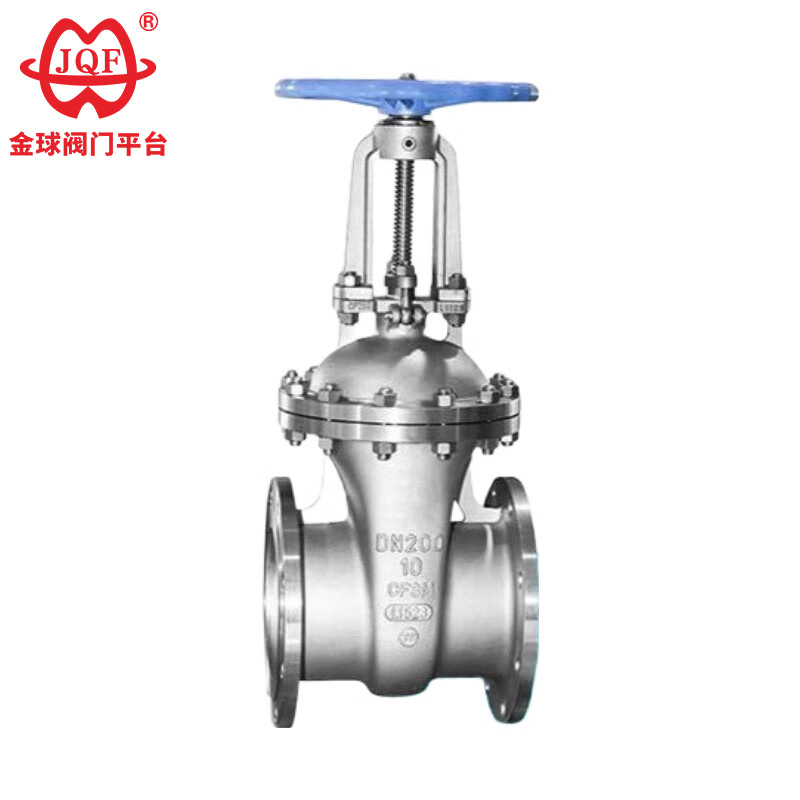

GB 표준 스테인레스 스틸 게이트 밸브

JQF 밸브 공장은 밸브 본체의 연구, 개발, 제조 및 서비스에 전념해 왔습니다. 성숙한 디자인, 절묘한 장인정신, 전문적인 현장 솔루션을 통해 우리는 사용자들의 인정과 칭찬을 받았습니다. 당사의 고품질 GB 표준 스테인레스 스틸 게이트 밸브는 엄격한 6S 표준에 따라 제조되며 정밀한 솜씨, 높은 경도, 강한 인성 및 균열 방지 기능이 있는 높은 압력 저항을 특징으로 합니다. 우리는 당신과 협력하기를 기대합니다.

문의 보내기

제품 설명

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

주요 예방 조치:

1. 설치 전 검사: 밸브 재질과 유체 매체, 온도 및 압력의 호환성을 확인합니다. 내구성이 뛰어난 GB 표준 스테인리스강 게이트 밸브 끝면에 긁힌 자국이 있는지 검사하십시오. 개스킷 재료가 사용 요구 사항을 충족하는지 확인하고 볼트/너트가 강도 요구 사항을 충족하는지 확인하십시오.
2. 설치 정렬: 강제로 정렬하지 마십시오. 잘못 정렬되면 밸브 시트 변형, 누출 또는 구조적 응력이 발생할 수 있습니다. 밸브 근처에서 배관을 독립적으로 지지합니다. 균일한 토크가 달성될 때까지 별 모양 순서로 볼트를 점차적으로 조입니다. 시스템을 24~48시간 동안 실행한 후 볼트를 다시 조이십시오.
3. 작동 절차: 고품질 GB 표준 스테인레스 스틸 게이트 밸브는 완전히 열리거나 완전히 닫혀야 합니다. 부분적으로 열리면 고속 유체에 의한 밸브 시트/플레이트의 부식이 가속화됩니다. 핸드휠을 사용해서만 작동하십시오. 렌치/레버를 사용하지 마십시오. 밸브 스템은 분기별로 윤활해야 합니다.
4. 테스트 및 유지 관리: 설치 후 시스템 시운전 전에 GB 표준 스테인레스 스틸 게이트 밸브에 대해 PN 정격 압력의 1.5배에서 정압 테스트를 수행해야 합니다. 테스트하는 동안 밸브는 다운스트림 장비로부터 격리되어야 합니다.
5. 보관 및 취급: 밸브는 실내에 보관하고 습기로부터 보호해야 합니다. 설치하기 전에 엔드 캡은 설치된 위치에 남아 있어야 합니다.

특징

1. GB 표준 스테인레스 스틸 게이트 밸브는 오스테 나이트 스테인레스 스틸로 만들어졌으며 산화 산성 매체로 인한 부식에 대한 저항성이 뛰어납니다.
2. 매체가 GB 표준 스테인레스 스틸 게이트 밸브를 통해 흐를 때 흐름 방향이 변하지 않아 유체 저항이 낮습니다.
3. 게이트의 이동 방향은 매체의 흐름 방향과 수직이므로 개폐 토크가 낮고 작동이 쉽습니다.
4. 매체의 흐름 방향은 유체 흐름을 방해하거나 압력을 감소시키지 않고 제한되지 않습니다. 매체는 의도된 목적을 달성하기 위해 게이트 밸브의 양쪽에서 흐를 수 있습니다. 매체의 흐름 방향이 바뀔 수 있는 파이프라인에 특히 적합합니다.
5. GB 표준 스테인레스 스틸 게이트 밸브는 밸브 본체 내에 수직으로 설치되므로 구조적 길이가 짧습니다.
6. GB 표준 스테인레스 스틸 게이트 밸브는 밀봉 성능이 우수합니다. 완전히 열었을 때 밀봉 표면의 마모가 최소화됩니다.

경영진 표준

디자인 사양: GB / T 12234
구조 길이: GB / T 12221
연결 플랜지: JB / T 79.1
시험 및 검사 : JB/T 9092
압력 - 온도: GB / T 9131
제품 식별: GB / T 12220

성능 매개변수

공칭압력PN(MPa)	사례	시험압력(MPa)		봉인된
공칭압력PN(MPa)	사례	밀봉형(액체)	씰(가스)	봉인된
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

적합한 매체 및 적용 가능한 온도

쉘 소재	적합한 매체	적용온도(℃)
크롬니켈티타늄강(P형)	질산	≤200
크롬니켈몰리브덴티타늄강(R형)	아세트산	≤200

주요 부품 소재

바디, 보닛	밸브 플레이트, 시트	밸브 스템	스템 너트	필러	핸드휠
크롬 니켈 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철
크롬 니켈 몰리브덴 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

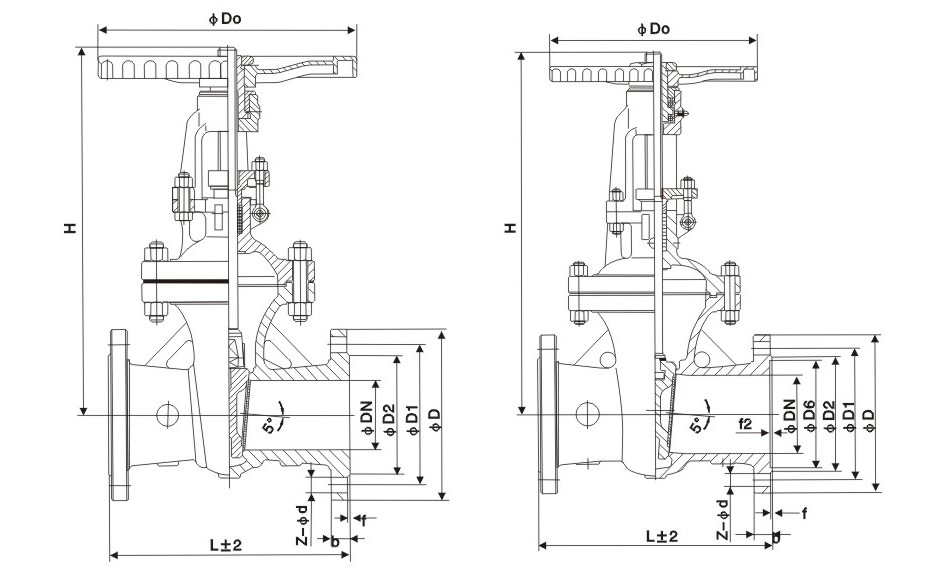

구조 그림
