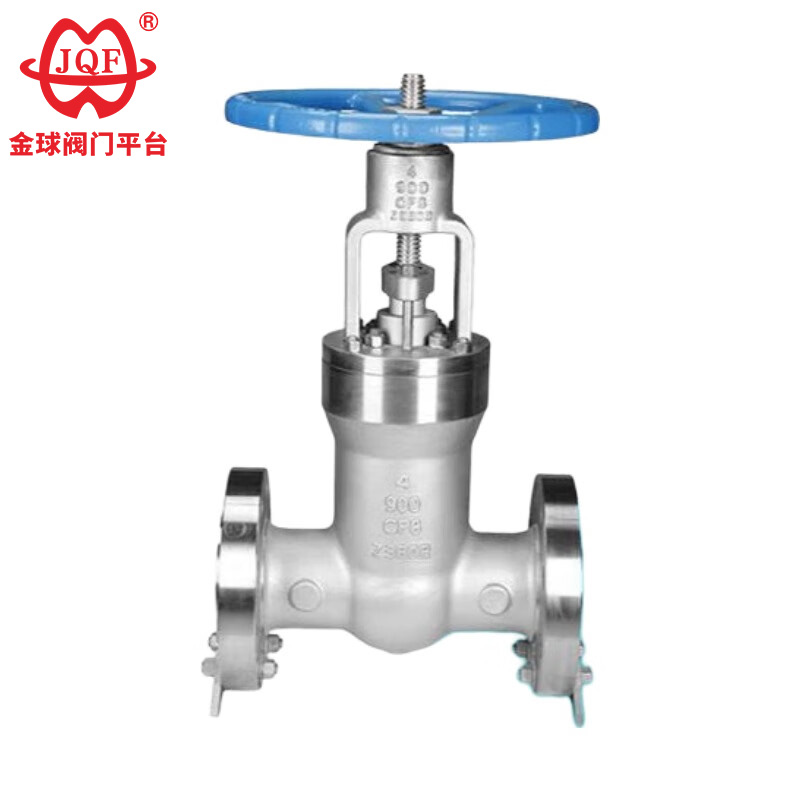

API 고압 게이트 밸브

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

경영진 표준

설계 기준: API 600 / ASME B16.34
구조 길이 ASME B16.10
맞대기 용접 크기 ASME B16.5
테스트 및 검사 API 598
압력 - 온도: ASME B16.34

특징

API 고압 게이트 밸브는 발전소 밸브라고도합니다. 이는 주로 화력 발전소의 다양한 배관 시스템에 사용되며 매체(예: 물 또는 증기)의 흐름을 연결하거나 분리하는 역할을 합니다. 일반 밸브에 비해 발전소 밸브의 뛰어난 특징은 매우 높은 온도와 압력을 견딜 수 있는 능력입니다. 또한 자체 밀봉 구조라는 특별한 디자인을 가지고 있습니다. 이 설계에는 장점이 있습니다. 시스템 압력이 높을수록 밀봉 효과가 더 좋습니다. 이러한 특성으로 인해 특정 고온 및 고압 작업 조건에서 널리 사용되며 다른 밸브 제품으로 교체하기가 어렵습니다.
1. 마찰 없는 개폐: 이 기능은 기존 밸브의 밀봉 표면 사이의 마찰 문제를 해결하여 보다 안정적인 밀봉 성능을 제공합니다.
2. 상부 장착형 구조 : 밸브를 배관에 설치한 후 점검이나 유지 보수가 필요한 경우 제거하지 않고 온라인으로 직접 수행할 수 있습니다. 이를 통해 가동 중지 시간이 크게 줄어들고 유지 관리 비용이 절감됩니다.
3. 단일 시트 설계: 안전한 사용에 영향을 미치는 밸브 캐비티의 비정상적인 압력 증가 문제를 제거합니다.
4. 낮은 토크 설계: 밸브 스템은 특수 구조로 설계되어 최소한의 힘으로 쉽게 열고 닫을 수 있습니다.
5. 쐐기 모양의 밀봉 구조: API 고압 게이트 밸브는 밸브 스템에서 제공하는 기계적 힘을 사용하여 쐐기 모양의 게이트를 밸브 시트에 눌러 밀봉을 달성함으로써 밸브의 밀봉 성능이 안정적으로 유지되고 파이프라인 압력 변동의 영향을 받지 않도록 합니다.
6. 자체 세척 밀봉 표면 구조: API 고압 게이트 밸브의 게이트가 밸브 시트에서 기울어져 열리면 파이프라인의 유체가 게이트 밀봉 표면의 전체 둘레를 따라 고르게 흐릅니다. 이는 고속 유체가 밸브 시트의 한 부분만 침식하는 것을 방지하고 밀봉 표면에 쌓인 불순물을 씻어내므로 자가 세척이 가능합니다.

성능 매개변수

주요 부품 소재

주요 모양 및 연결 치수
