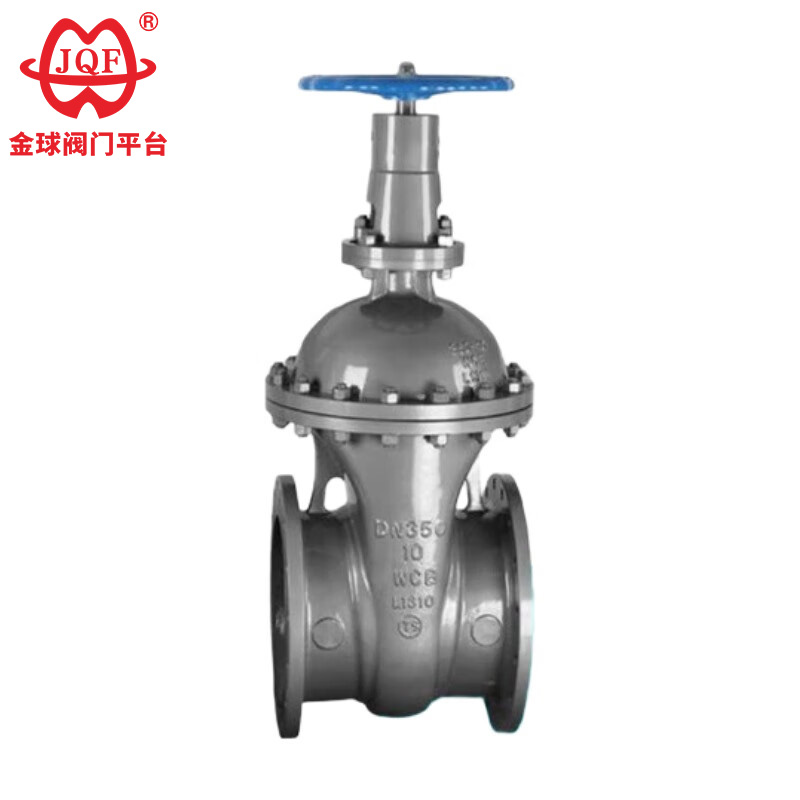

주강 다크로드 게이트 밸브

JQF 밸브 공장의 고품질 주강 다크 로드 게이트 밸브는 스템 너트가 게이트 상단에 직접 장착되고 스템은 개폐 중에 축 변위 없이만 회전하는 주강 게이트 밸브입니다. 이러한 설계 덕분에 설치 공간이 제한된 응용 분야에 특히 적합합니다.

문의 보내기

제품 설명

The Z45H-10C and Z45H-16C Cast Steel Dark Rod Gate Valve in stock manufactured by JQF Valve, a professional valve manufacturer in China, are manual, flange-connected, non-stick wedge-shaped rigid single-plate valves with 13Cr stainless steel seat sealing surface material. The nominal pressure is PN10～PN16, and the valve body material is WCB, which is of high quality and durable.

1. 컴팩트한 구조, 작은 설치 공간: 내구성이 뛰어난 주강 다크 로드 게이트 밸브는 공간이 제한된 응용 분야에 적합합니다.
2. 높은 비용 효율성: 더 작은 직경의 밸브의 경우 주강 다크 로드 게이트 밸브는 상대적으로 간단한 구조를 가지므로 잠재적으로 제조 비용이 낮아집니다.
3. 환경 높이에 따른 제한 없음: 고급 주강 다크 로드 게이트 밸브는 밸브 스템이 올라갈 때 머리 위 장애물에 부딪치지 않습니다.

성능 매개변수

다른 밸브 제품과 비교하여 Cast Steel 다크 로드 게이트 밸브는 고온, 고압, 고유한 자체 밀봉 설계가 특징입니다. 압력이 높을수록 밀봉이 더 안정적입니다. 성능 및 기술적 특성으로 인해 특수한 작동 조건으로 인해 이 제품은 다른 제품으로 대체할 수 없는 특징을 갖게 됩니다.

디자인 표준

모델	PN	작업압력/MPa	적정온도/℃	적합한 매체
Z45H-10C	10	1.0	≤425	물
Z45H-16C	16	1.6	≤425	물

주요 부품 소재

모델	재료
모델	몸체, 보닛, 밸브 플레이트	밸브 스템	씰링 표면	필러
Z45H-10C	WCB	크롬 스테인레스 스틸	13Cr	유연한 흑연
Z45H-16C	WCB	크롬 스테인레스 스틸	13Cr	유연한 흑연

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	Zd	H
Z45H-10C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	8-Φ23	610
250	330	395	350	320	12-Φ23	730
300	356	445	400	370	12-Φ23	950
Z45H-16C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	12-Φ23	610
250	330	395	350	320	12-Φ28	730
300	356	445	400	370	12-Φ28	950
350	381	520	470	438	16-Φ28	1125
400	406	582	525	490	16-Φ31	1200
