전기 게이트 밸브

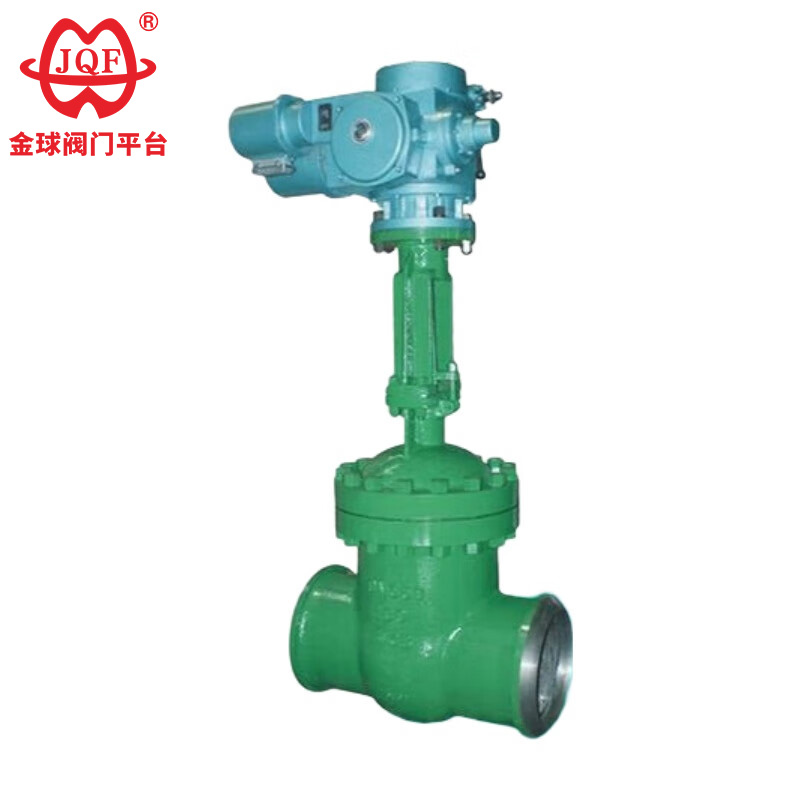

JQF 밸브 공장은 다양한 표준 밸브를 제조할 뿐만 아니라 고객 요구 사항에 따라 밸브를 설계 및 생산합니다. 당사의 고품질 전기 게이트 밸브는 전기 액추에이터와 용접 끝단으로 연결된 게이트 밸브 본체를 통합한 자동화된 밸브 장치입니다. 원격 제어, 신속한 개폐 및 밸브 관리 자동화를 실현합니다. 특히 고압, 고온, 고위험 또는 접근하기 어려운 작업 조건에 적합하며 현대 산업 파이프라인 자동화 제어를 위한 핵심 장비입니다.

문의 보내기

제품 설명

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

경영진 표준

디자인 사양: GB / T 12234
구조 길이: GB / T 12221
연결 플랜지: JB / T 79.1
시험 및 검사 : JB/T 9092
압력 - 온도: GB / T 9131
제품 식별: GB / T 12220

전기 게이트 밸브는 완전 개방 또는 완전 폐쇄가 필요한 응용 분야에 적합합니다. 즉, 온/오프 스위치로 사용되며 일반적으로 파이프라인에 격리 밸브로 설치되며 유량 제어에는 적합하지 않습니다. 밸브가 완전히 열리면 통로가 완전히 막히지 않아 매체가 압력 손실 없이 직선으로 흐를 수 있습니다. 따라서 낮은 압력 손실을 우선시하고 방해받지 않는 흐름 경로가 필요한 시스템에 이상적입니다.

특징

1. 컴팩트한 구조, 합리적인 디자인, 우수한 밸브 강성, 원활한 흐름 경로 및 낮은 유량 계수.
2. 씰링 표면은 스테인레스 스틸과 경질 합금 재질로 만들어져 긴 수명을 보장합니다.
3. 전기 게이트 밸브는 유연한 흑연 패킹을 사용하여 안정적인 밀봉과 쉽고 유연한 작동을 보장합니다.
4. 전기 게이트 밸브는 수동, 공압, 전기 또는 기어로 구동할 수 있습니다.
5. 유연한 웨지 단일 게이트, 견고한 웨지 단일 게이트 및 이중 게이트의 세 가지 구조 옵션을 사용할 수 있습니다.

성능 매개변수

공칭압력PN(MPa)	사례	시험압력(MPa)		봉인된
공칭압력PN(MPa)	사례	밀봉형(액체)	씰(가스)	봉인된
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

적합한 매체 및 적용 가능한 온도

쉘 소재	적합한 매체	적용온도(℃)
탄소강(C종)	물, 증기, 기름	≤425
크롬니켈티타늄강(P형)	질산	≤200
크롬니켈몰리브덴티타늄강(R형)	아세트산	≤200
크롬-몰리브덴강(타입 I)	물, 증기, 기름	≤550

주요 부품 소재

바디, 보닛	밸브 플레이트, 시트	밸브 스템	스템 너트	필러	핸드휠
탄소강	고품질 탄소강 + 카바이드 또는 스테인레스강	크롬 스테인레스 스틸	알루미늄 청동	흑연 석면 포장	가단성 철
크롬 니켈 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철
크롬 니켈 몰리브덴 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철
크롬-몰리브덴강	합금강 + 초경	크롬-몰리브덴강	알루미늄 청동	유연한 석면	가단성 철

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

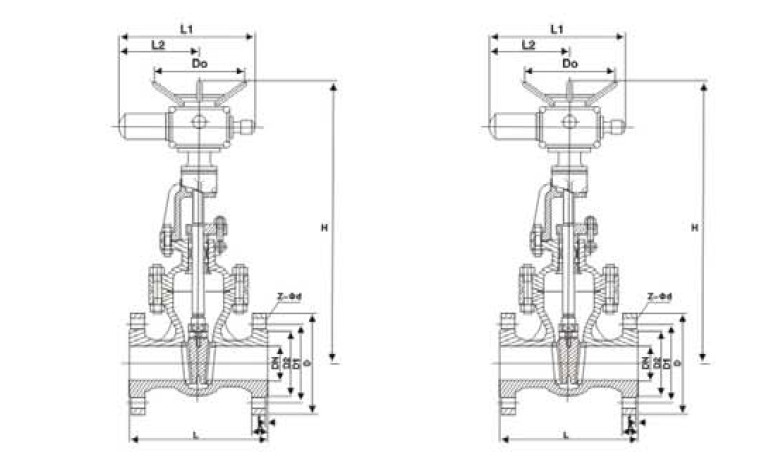

구조 그림
