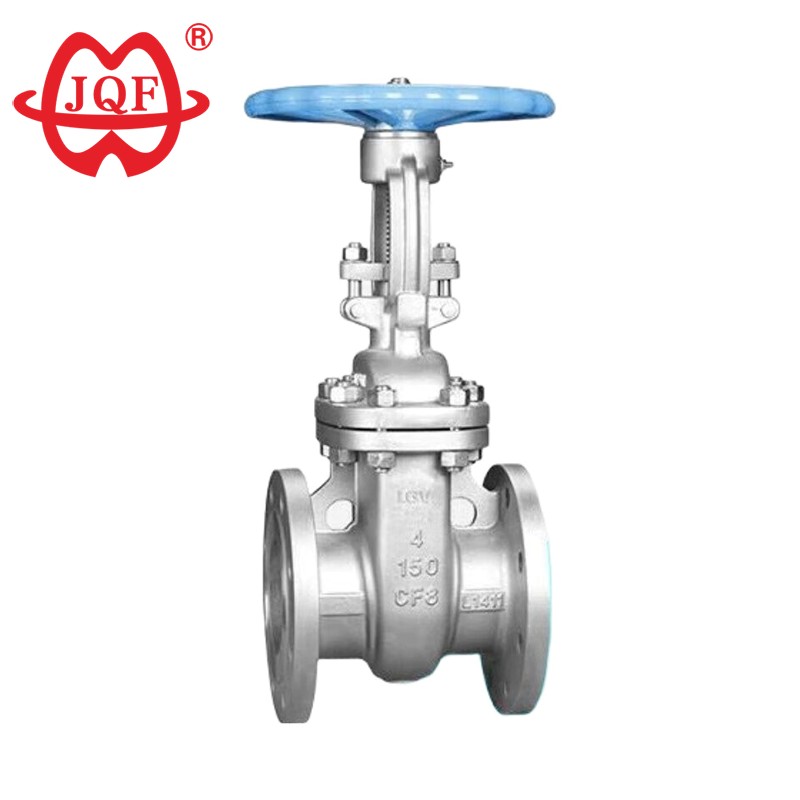

API 스테인레스 스틸 게이트 밸브

JQF 밸브는 내구성이 뛰어난 API 스테인레스 스틸 게이트 밸브 제조업체이자 밸브 및 밸브 관련 파이프 및 피팅을 전문으로 하는 공급업체입니다. 첨단 기계기술과 자동화 시스템을 활용하여 제품의 우수한 품질을 지속적으로 유지하며 고객의 요구에 신속하고 정확하게 대응할 수 있습니다. 당사의 API 스테인레스강 게이트 밸브는 가장 까다로운 작동 조건을 충족하도록 설계된 탄소강(또는 스테인레스강) 및 합금강으로 제작된 밸브 본체와 함께 최신 실리카졸 정밀 주조 공정을 사용하여 주조됩니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

The high quality API stainless steel gate valve manufactured by JQF Valve factory is a valve used to shut off or connect media in pipelines in accordance with the American Petroleum Institute (API) standard. It is widely used in industries such as petroleum, chemical, pharmaceutical, and power generation. It is suitable for a variety of media and can be connected by flanges or welding. The product is durable.

내구성이 뛰어난 이 API 스테인레스 스틸 게이트 밸브는 풀 보어 설계를 특징으로 하며 탁월한 유압 효율성을 제공합니다. 완전히 열리면 매체가 최소한의 유체 저항으로 직접 흐르므로 시스템 압력 손실이 줄어듭니다. API 스테인레스 스틸 게이트 밸브의 정밀 밀봉 표면은 강화된 밀봉 설계를 활용하여 기존 게이트 밸브에 비해 마모 및 부식 저항성과 우수한 성능을 제공합니다. 작동 중에 게이트는 흐름에 대해 수직으로 위쪽으로 이동하여 필요한 토크를 최소화하면서 매우 부드러운 작동을 달성하므로 작업자 작업량이 줄어듭니다. 일반 용도로 설계된 API 스테인레스 스틸 게이트 밸브는 API 600 표준을 준수하는 간단하고 컴팩트한 구조를 자랑합니다. 적응형 디자인은 극한의 압력, 온도 및 직경을 견딜 수 있으며 다양한 매체 및 작동 환경과 호환됩니다. 또한 완전히 열린 상태의 축대칭은 난류의 방해받지 않는 매체 통로를 생성하여 흐름 교란을 제거하고 원활한 파이프라인 작동을 보장합니다.

응용 시나리오

업스트림 석유 및 가스 작업에서 API 스테인리스 스틸 게이트 밸브는 유정 파이프라인을 격리하고, 고압 조건에서 원유 추출을 처리하고, 황화수소(H2S)에 대한 내성이 매우 높은 황 함유 유체를 조절하는 데 사용됩니다. API 스테인리스강 게이트 밸브의 경화 스테인리스강 구조는 황화수소가 풍부한 환경에서 황화물 응력 균열을 방지하므로 유정 구성요소 및 생산 매니폴드의 필수 구성요소가 됩니다.

화학 처리 공장에서 API 스테인리스 스틸 게이트 밸브는 산, 알칼리 및 용제를 포함한 부식성 매체를 효과적으로 처리합니다. 발전소에서는 보일러 급수 시스템에 API 스테인리스 스틸 게이트 밸브를 사용하며, 밀폐 차단 기능을 활용하여 터빈 시동 중 증기 손실을 방지합니다.

수처리 엔지니어는 해수 담수화 배출구에서 API 스테인리스 스틸 게이트 밸브를 사용하여 염분 부식으로 인한 마모를 방지합니다. 갈바닉 부식에 대한 저항성으로 인해 이 밸브는 해양 및 해양 시설의 해수 밸러스트 시스템에 지속적으로 선호되는 선택입니다.

경영진 표준

설계 및 제조: API 600
플랜지 크기: ANSI B16.5
구조 길이: ANSI B16.10
압력 ~ 온도: ANSI B16.34
검사 및 테스트: API 598

Z40H 미국 표준 게이트 매개변수(사양)

공칭 압력(Lb)	강도 테스트		워터씰 테스트		가스 밀봉 테스트
공칭 압력(Lb)	MPa	파운드/인치2	MPa	파운드/인치2	MPa	파운드/인치2
150	3.1	450	2.2	315	0.6	60
300	7.8	1125	5.6	815	0.6	60
600	15.3	2225	11.2	1630	0.6	60

주요 부품 소재

본체, 보닛, 게이트	WCB	1Cr18Ni9Ti	CF8(304)	CF3(304L)	1Cr18Ni12Mo2Ti	CF8M(316)
씰링 표면	Cr13 또는 초경합금	몸체(W) 또는 초경합금(Y)
줄기 및 내부 부품	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
필러	유연한 흑연
틈 메우는 물건	스테인레스 스틸 나선형 상처 개스킷
적합한 매체	물, 증기, 기름 등	질산 및 기타 부식성 매체		강한 산화 매체	아세트산 및 기타 부식성 매체
적절한 온도	-29~425℃	-40~500℃

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
150LB
50	178	150	120.5	92	16	4-Φ19	323	200
65	190	180	139.5	105	18	4-Φ19	347	250
80	203	190	152.5	127	19	4-Φ19	383	250
100	229	230	190.5	157	24	8-Φ19	457	300
125	254	255	216	185.7	24	8-Φ22	632	300
150	267	280	241.5	216	26	8-Φ22	635	350
200	292	345	298.5	270	29	8-Φ22	762	350
250	330	405	362	324	31	12-Φ25	895	400
300	356	485	432	381	32	12-Φ25	1080	500
350	381	535	476	413	35	12-Φ29	1295	600
400	406	595	540	470	37	16-Φ29	1435	600
300LB
50	216	165	127	92	22	8-19	330	250
65	241	190	149	105	25	8-22	368	250
80	283	210	168.5	127	29	8-22	394	300
100	305	255	200	157	32	8-22	473	300
125	381	280	235	186	35	8-22	660	350
150	403	320	270	216	37	12-22	711	350
200	419	380	330	270	41	12-25	813	400
250	457	445	387.5	324	48	16-29	1003	500
300	502	520	451	381	51	16-32	1137	600
350	762	585	514.5	413	54	20-32	1489	600
400	838	650	571.5	470	57	20-32	1581	650
