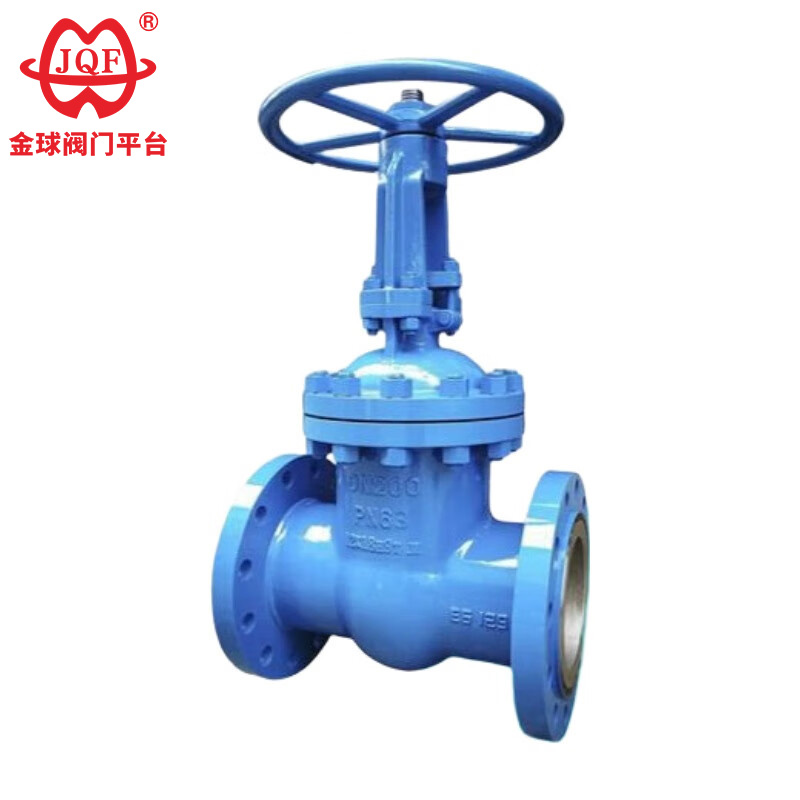

GB 표준 플랜지 게이트 밸브

JQF 밸브는 밸브 산업 발전에 전념하고 있으며 20년 이상의 엔지니어링 설계 경험을 보유하고 있습니다. 당사의 내구성이 뛰어난 GB 표준 플랜지 게이트 밸브는 국가 표준, 미국 표준 및 독일 표준을 포함한 다양한 표준에 적합합니다. 당사의 제품은 탁월한 가격 이점을 제공하며 유럽, 동남아시아 및 중동 시장은 물론 중국 대부분의 지역을 포괄합니다. 우리는 중국에서 귀하의 장기적인 파트너가 되기를 기대하고 있습니다.

문의 보내기

제품 설명

JQF 밸브 공장은 석유화학, 화력, 기타 석유 제품 및 증기 파이프라인에서 파이프라인 매체를 연결하거나 차단하기 위한 개폐 장치로 널리 사용되는 고품질 GB 표준 플랜지 게이트 밸브를 제조합니다. 다양한 재료를 선택함으로써 맞춤형 GB 표준 플랜지 게이트 밸브는 물, 증기, 오일, 질산, 아세트산, 강산화 매체 및 요소와 같은 다양한 매체에 적합하며 수동, 베벨 기어 및 전기 구동 버전으로 제공됩니다.

안전 예방 조치

설치 전 확인
GB 표준 플랜지 게이트 밸브 재료가 유체 매체, 온도 및 압력과 호환되는지 확인하십시오. 플랜지 표면에 흠집이 있는지 검사하고 개스킷 재질이 사용 조건과 일치하는지 확인하고 볼트/너트가 강도 요구 사항을 충족하는지 확인합니다.
설치 정렬
GB 표준 플랜지 게이트 밸브를 강제로 정렬하지 마십시오. 잘못 정렬되면 시트 뒤틀림, 누출 또는 구조적 응력이 발생합니다. 밸브 근처에서 독립적으로 파이프라인을 지원합니다. 균일한 토크가 되도록 볼트를 별 모양으로 점진적으로 조이십시오. 시스템 작동 후 24~48시간 후에 다시 토크를 가하십시오.
운영 규율
GB 표준 플랜지형 게이트 밸브를 완전히 열거나 완전히 닫습니다. 부분적으로 열린 위치는 고속 흐름으로 인한 시트/게이트 침식을 가속화합니다. 핸드휠만 사용하십시오. 렌치/레버를 사용하지 마십시오. 스템 윤활(EP 등급 그리스)은 분기별로 필수입니다.
테스트 유지 관리
시스템 시운전 전에 1.5× PN 등급에서 GB 표준 플랜지 게이트 밸브 설치 후 정수압 테스트를 수행합니다. 테스트 중에 밸브를 다운스트림 장비로부터 격리하십시오. 매년: 패킹 글랜드 견고성, 스템 부식 및 플랜지 조인트 무결성을 점검하십시오. 비산 배출을 막기 위해 마모된 패킹 링을 즉시 교체하십시오.
보관 처리
습기로부터 보호된 실내에 밸브를 보관하십시오. 설치 전까지 끝마개를 닫아 두십시오.

특징

1. 고효율 설계: GB 표준 플랜지형 게이트 밸브는 공간을 효율적으로 활용하는 합리적으로 구성된 설계를 특징으로 하며 탁월한 밸브 본체 안정성, 최소화된 유체 저항 및 최적화된 유량 계수를 달성합니다.
2. 향상된 씰 수명: 씰링 인터페이스는 스테인레스강과 카바이드 코팅을 사용하여 마모를 최소화하고 서비스 수명을 크게 연장합니다.
3. 신뢰성 있고 작동하기 쉬움: 유연한 흑연 패킹은 신뢰할 수 있는 씰 무결성을 보장하여 원활한 작동과 최소 작동 토크를 제공합니다.
4. 다양한 작동 방법: GB 표준 플랜지 게이트 밸브는 수동, 공압, 전기 및 기어 구동을 포함한 다양한 작동 메커니즘과 호환되어 다양한 응용 요구 사항을 충족합니다.
5.다양한 구조: 유연한 웨지 단일 게이트, 견고한 웨지 단일 게이트 또는 평행(이중) 게이트를 포함한 다양한 구조 구성이 가능합니다.

경영진 표준

디자인 사양: GB / T 12234
구조 길이: GB / T 12221
연결 플랜지: JB / T 79.1
시험 및 검사 : JB/T 9092
압력 - 온도: GB / T 9131
제품 식별: GB / T 12220

성능 매개변수

공칭압력PN(MPa)	사례	시험압력(MPa)		봉인된
공칭압력PN(MPa)	사례	밀봉형(액체)	씰(가스)	봉인된
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

적합한 매체 및 적용 가능한 온도

쉘 소재	적합한 매체	적용온도(℃)
탄소강(C종)	물, 증기, 기름	≤425
크롬니켈티타늄강(P형)	질산	≤200
크롬니켈몰리브덴티타늄강(R형)	아세트산	≤200
크롬-몰리브덴강(타입 I)	물, 증기, 기름	≤550

주요 부품 소재

바디, 보닛	밸브 플레이트, 시트	밸브 스템	스템 너트	필러	핸드휠
탄소강	고품질 탄소강 + 카바이드 또는 스테인레스강	크롬 스테인레스 스틸	알루미늄 청동	흑연 석면 포장	가단성 철
크롬 니켈 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철
크롬 니켈 몰리브덴 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철
크롬-몰리브덴강	합금강 + 초경	크롬-몰리브덴강	알루미늄 청동	유연한 석면	가단성 철

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
Z41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

구조 그림
