고온 게이트 밸브

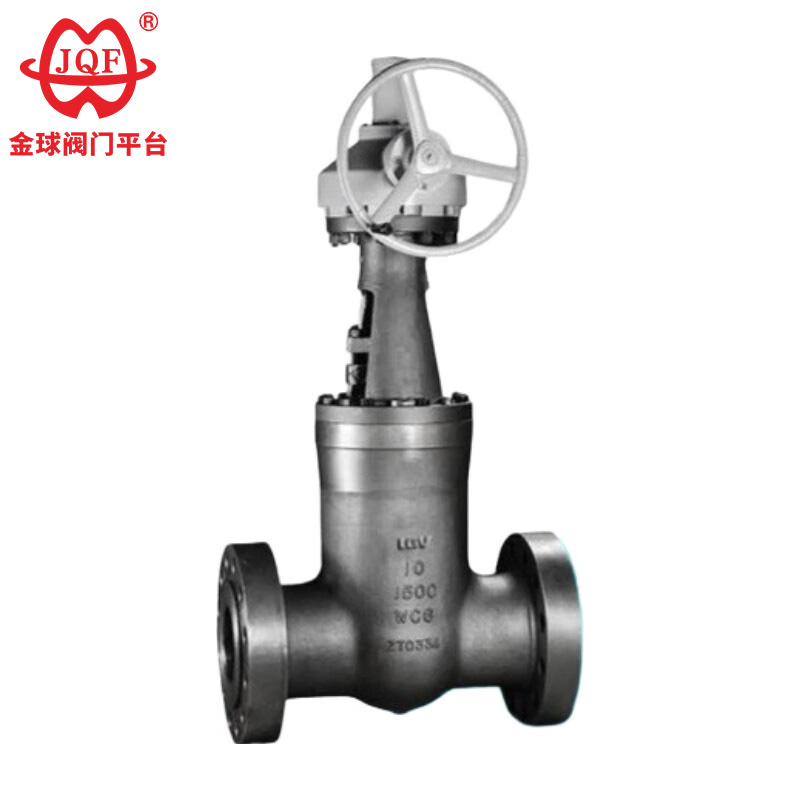

Durable high temperature gate valve produced by a professional valve manufacturer in China, JQF Valve. Manual, butt welding connection type, single lever wedge rigid single-disc, the seat sealing surface material is hard alloy, the nominal pressure is PN250-PN320, and the valve body material is carbon steel. It belongs to a high-temperature and high-pressure power plant gate valve.

발전소 밸브라고도 알려진 고온 게이트 밸브는 주로 화력 발전소의 다양한 시스템의 배관 시스템에서 파이프라인 매체를 차단하거나 연결하는 데 사용됩니다. 적용 가능한 매체: 물, 증기와 같은 비부식성 매체.
고온 게이트 밸브의 무마찰 구동 원리는 기존 밸브의 고유한 한계, 즉 작동 중 표면 마모로 인한 씰 무결성의 점진적인 감소를 극복합니다. 고온 게이트 밸브는 상단 입구 설계를 특징으로 하여 파이프라인이 가압된 상태에서 직접 온라인 유지 관리가 가능하므로 시스템 감압 없이 장비 가동 중지 시간과 운영 비용을 크게 줄일 수 있습니다.
통합 시트 구조는 갇힌 매체가 위험한 과압 상태를 생성하는 것을 방지하여 챔버 내 압력 상승의 잠재적 위험을 제거하고 안전 규정 위반을 방지합니다.
세심하게 설계된 스템 기하학적 구조를 갖춘 통합 저토크 구동 시스템은 수동 조작을 최소화합니다. 차압이 높은 경우에도 일반적으로 소형 핸드휠을 통해 쉽게 조작할 수 있습니다.
씰링 신뢰성은 밸브 디스크를 시트에 강제로 결합시키기 위해 스템 추력을 계산하는 기계식 구동 웨지 메커니즘에서 비롯됩니다. 이러한 안정적인 기계적 결합은 파이프라인 압력 변동의 영향을 받지 않고 완벽한 폐쇄를 보장하여 다양한 작동 범위에서 일관된 성능을 보장합니다. 동시에 파이프라인 유체는 시트 전체 둘레에 걸쳐 균일한 360° 경계층 흐름을 생성하여 난류 충격으로 인한 침식 핫스팟을 완화하고 중요한 밀봉 영역에서 미립자 침전물을 적극적으로 씻어냅니다.

다른 밸브에 비해 장점

다른 밸브 제품과 비교하여 고온 게이트 밸브는 고온, 고압, 독특한 자체 밀봉 설계가 특징입니다. 압력이 높을수록 밀봉이 더 안정적입니다. 성능 및 기술적 특성으로 인해 특수한 작동 조건으로 인해 이 제품은 다른 제품으로 대체할 수 없는 특징을 갖게 됩니다.

디자인 표준

설계 표준: GB / T 12234-2007
구조 길이 GB / T 12221-2005
맞대기 용접 연결 크기 NB / T 4704-2014
테스트 및 검사 NB / T 4704-2014
압력 - 온도: NB / T 4704-2014

성능 매개변수

주요 부품 소재

주요 모양 및 연결 치수

구조 그림

이 도움말의 모든 텍스트, 데이터, 사진은 참조용으로만 사용됩니다. 더 많은 제품 성능, 구조 크기, 가격 및 기타 세부 정보를 확인해야 하는 경우. 저희에게 연락해주세요.
