스테인레스 스틸 극저온 게이트 밸브

JQF 밸브는 중국에서 20년 이상의 밸브 제조업체로 주로 볼 밸브, 게이트 밸브, 글로브 밸브, 버터플라이 밸브 및 솔레노이드 밸브를 생산합니다. 당사의 고품질 스테인리스강 극저온 게이트 밸브는 매체 온도가 -46°C 미만인 극한의 작동 조건을 위해 특별히 설계되었습니다. 메탄, 액화 천연 가스, 헥센, 이산화탄소, 액체 암모니아, 액체 산소, 액체 질소 및 액체 수소와 같은 극저온 매체에 적합합니다.

문의 보내기

제품 설명

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

성능 매개변수

모델		DZ40Y-16	DZ40Y-25
작업압력(MPa)		1.6	2.5
적정온도(℃)		LC3≥-101, LCB≥-46, LCC≥-46,1Cr18Ni9Ti≥-196
재료	필러	침례교 테트라플루오로에틸렌 석면 로프
	핸드휠	QT450-10
	스템 너트	ZCuA110Fe3
	밸브 스템	1Cr18Ni9Ti
	틈 메우는 물건	저온 석면

특징

1. 캐비티 압력 중화: 스테인레스 스틸 극저온 게이트 밸브의 밸브 입구면에 통합된 공학적 압력 밸런싱 오리피스는 압력 차이를 적극적으로 중화하여 유해한 매체가 밸브 캐비티 내에 축적되는 것을 방지합니다.
2. 열역학적으로 최적화된 커버: 커버 높이는 작동 온도 프로필을 기반으로 동적으로 계산되어 온도 사이클 전반에 걸쳐 스템 패킹의 압축 무결성을 유지합니다.
3. 마찰 공학적 재료 교정: 패킹 링과 개스킷 재료의 정확한 사양은 지정된 작동 온도 범위에서 화학적 안정성을 보장합니다.
4. 야금학적 성능 보증: 광범위한 온도 범위에서 충격 인성과 연성을 보장하기 위해 구성 요소의 화학적 조성과 결정 구조가 엄격하게 검증되었습니다.
5. 범용 인터페이스 아키텍처: 스테인리스강 극저온 게이트 밸브에 대한 다양한 표준 플랜지 구성 및 밀봉 형태 옵션이 글로벌 배관 통합 요구 사항을 충족합니다.

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

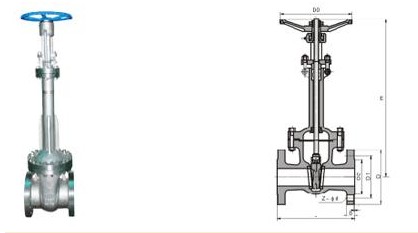

구조 그림

이 도움말의 모든 텍스트, 데이터, 사진은 참조용으로만 사용됩니다. 더 많은 제품 성능, 구조 크기, 가격 및 기타 세부 정보를 확인해야 하는 경우. 저희에게 연락해주세요.
