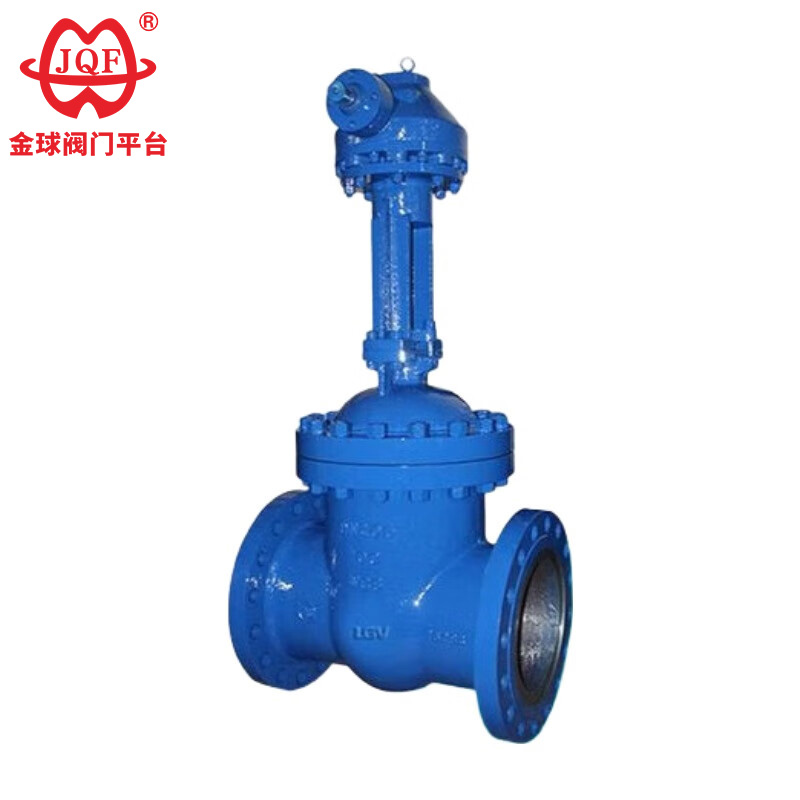

베벨 기어 게이트 밸브

JQF 밸브는 중국 밸브 제조업체 및 공급업체입니다. 당사의 고품질 베벨 기어 게이트 밸브는 베벨 기어(코일 기어) 전달 메커니즘을 사용하여 개폐하는 수동 게이트 밸브 유형입니다. 이 기어 변속기는 노동력 절약 및 토크 증가 효과를 달성하므로 특히 대구경, 고압 조건에서 게이트를 정확하고 안정적으로 제어하는 데 적합합니다. 당사의 베벨 기어 게이트 밸브는 상당한 가격 이점을 제공합니다.

문의 보내기

제품 설명

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

제품 사용법

Z540H, Z540Y, Z540W 유형 PN16 ~ PN160 Lianggu Valve Co., Ltd.에서 생산하는 강철 베벨 기어 구동 웨지 게이트 밸브 베벨 기어 구동, 플랜지 연결, 웨지형 탄성 게이트. 시트 실링면 재질은 표면 용접 합금(Z540H-16C~160, Z540Y-16C~160, Z540Y-16I~160I, Z540Y-16P~160P, Z540Y-16R~160R), 스테인레스 스틸(Z540W-16P~160P, Z540W-16R ~ 160R), 공칭 압력 PN16 ~ PN160. 밸브 몸체의 재질은 탄소강(Z540H-16C~160, Z540Y-16C~160), 크롬 몰리브덴 합금강(Z540Y-16I~160I), 스테인레스 스틸(Z540W-16P~160P, Z540Y-16P~160P, Z540W-16R~) 160R, Z540Y- 16R ~ 160R) 게이트 밸브.

제품 장점:

1. 맞춤형 베벨 기어 게이트 밸브는 고급 표준, 안정적인 밀봉, 우수한 성능 및 매력적인 외관을 특징으로 합니다.
2. 유연한 전환을 위한 쐐기형 밸브 플레이트 구조.
3. 밸브 플레이트와 시트는 Stellite 합금으로 용접됩니다.
4. 밸브 스템은 부식 및 내마모성을 강화하기 위해 담금질 및 템퍼링 처리를 거칩니다.
5. 다양한 파이프 플랜지 표준과 플랜지 밀봉 표면 유형을 사용할 수 있습니다.
6. 고품질 베벨 기어 게이트 밸브는 다양한 압력, 온도 및 매체 조건에 맞게 다양한 본체 재질로 제공됩니다.

성능 매개변수

모델	PN	작업압력/MPa	작동온도/℃	적합한 매체
Z540H-16C-160	16-160	1.6-16.0	≤425	물, 증기, 기름
Z540Y-16C-160	16-160	1.6-16.0	≤425	물, 증기, 기름
Z540H-16I-160	16-160	1.6-16.0	≤550	증기, 기름
Z540W-16P-40P	16-40	1.6-4.0	≤150	부식성 매체
Z540Y-16P-160P	16-160	1.6-16.0	≤150	부식성 매체
Z540W-16R-40R	16-40	1.6-4.0	≤150	부식성 매체
Z540Y-16R-160R	16-160	1.6-16.0	≤150	부식성 매체

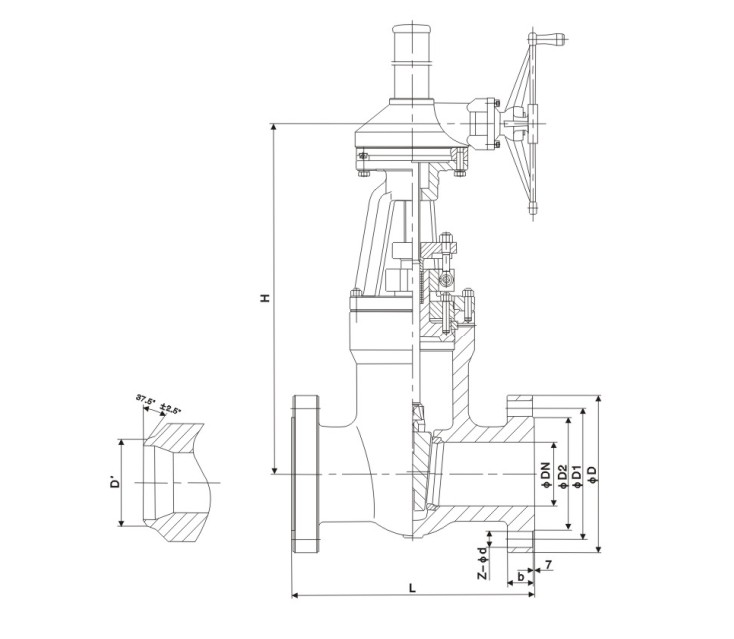

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b		Zd	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400
