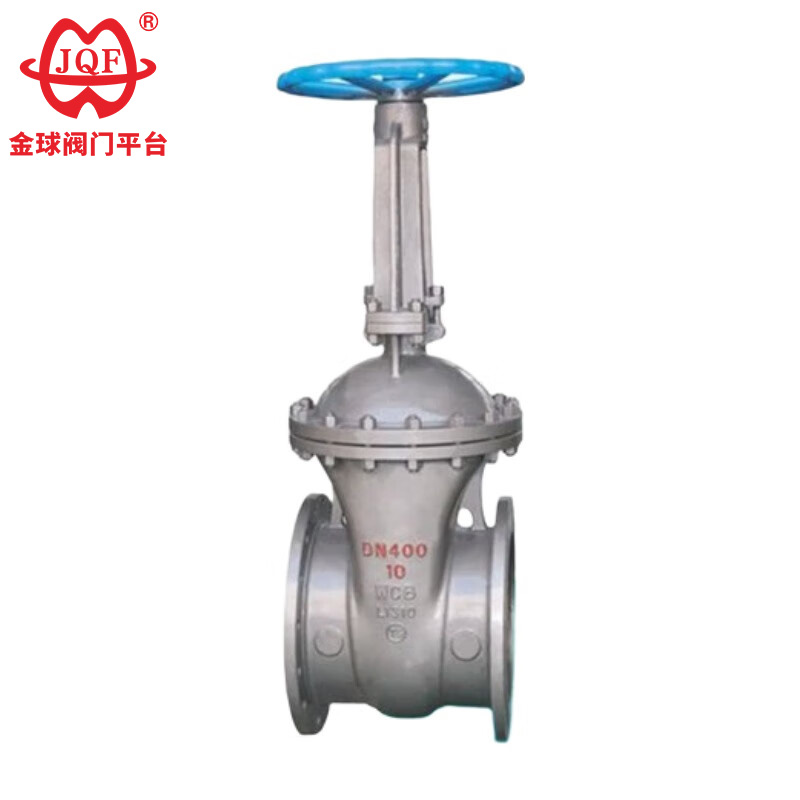

API 스테인레스 스틸 게이트 밸브

JQF 밸브는 API(American Petroleum Institute) 표준에 따라 파이프라인의 매체를 차단하거나 연결하는 데 사용되는 밸브인 내구성이 뛰어난 API 스테인리스 스틸 게이트 밸브를 제조합니다. 이 밸브는 석유, 화학, 제약, 발전 등의 산업에서 널리 사용되며 다양한 매체에 적합합니다. 플랜지나 용접을 통해 연결할 수 있습니다. 당사의 제품은 상당한 가격 이점을 제공하며 중국에서 귀하와 장기적인 파트너십을 구축할 수 있기를 기대합니다.

문의 보내기

제품 설명

중국의 전문 밸브 공급업체인 JQF Valve가 설계한 고품질 API 스테인레스 스틸 게이트 밸브는 최신 실리카졸 정밀 주조 공정을 사용하여 주조되어 밸브 수명이 매우 길어집니다. 밸브 본체는 탄소강(또는 스테인레스강)과 합금강으로 제작되어 설치 및 유지관리가 용이합니다.

특징

1. 낮은 유체 저항: 완전히 열리면 API 스테인레스 스틸 게이트 밸브는 매체의 직접적인 흐름을 허용하여 유체 저항을 최소화하고 압력 손실을 줄입니다.
2. 내마모성 밀봉 표면: 게이트 밸브와 비교하여 맞춤형 API 스테인레스 스틸 게이트 밸브의 밀봉 표면은 마찰과 침식이 적습니다.
3. 간편한 개폐: 개폐 시 게이트의 움직임은 유체 방향과 수직이므로 구동력이 덜 필요하므로 작동하는 데 드는 노력이 줄어듭니다.
4. 간단한 구조와 넓은 적용 가능성 : 고품질 API 스테인레스 스틸 게이트 밸브는 구조가 간단하고 길이가 짧으며 제조가 쉽고 다양한 압력, 온도 및 직경에 적응하며 다양한 매체 및 작동 조건에 적합합니다.
5.난기류 없음: 완전히 열리면 API 스테인레스 스틸 게이트 밸브는 무제한 매체 흐름을 허용하여 난류를 방지하고 파이프라인 작동을 촉진합니다.

경영진 표준

설계 및 제조: API 600
플랜지 크기: ANSI B16.5
구조 길이: ANSI B16.10
압력 ~ 온도: ANSI B16.34
검사 및 테스트: API 598

Z40H 미국 표준 게이트 매개변수(사양)

공칭 압력(Lb)	강도 테스트		워터씰 테스트		가스 밀봉 테스트
공칭 압력(Lb)	MPa	파운드/인치2	MPa	파운드/인치2	MPa	파운드/인치2
150	3.1	450	2.2	315	0.6	60
300	7.8	1125	5.6	815	0.6	60
600	15.3	2225	11.2	1630	0.6	60

주요 부품 소재

본체, 보닛, 게이트	WCB	1Cr18Ni9Ti	CF8(304)	CF3(304L)	1Cr18Ni12Mo2Ti	CF8M(316)
씰링 표면	Cr13 또는 초경합금	몸체(W) 또는 초경합금(Y)
줄기 및 내부 부품	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
필러	유연한 흑연
틈 메우는 물건	스테인레스 스틸 나선형 상처 개스킷
적합한 매체	물, 증기, 기름 등	질산 및 기타 부식성 매체		강한 산화 매체	아세트산 및 기타 부식성 매체
적절한 온도	-29~425℃	-40~500℃

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
150LB
50	178	150	120.5	92	16	4-Φ19	323	200
65	190	180	139.5	105	18	4-Φ19	347	250
80	203	190	152.5	127	19	4-Φ19	383	250
100	229	230	190.5	157	24	8-Φ19	457	300
125	254	255	216	185.7	24	8-Φ22	632	300
150	267	280	241.5	216	26	8-Φ22	635	350
200	292	345	298.5	270	29	8-Φ22	762	350
250	330	405	362	324	31	12-Φ25	895	400
300	356	485	432	381	32	12-Φ25	1080	500
350	381	535	476	413	35	12-Φ29	1295	600
400	406	595	540	470	37	16-Φ29	1435	600
300LB
50	216	165	127	92	22	8-19	330	250
65	241	190	149	105	25	8-22	368	250
80	283	210	168.5	127	29	8-22	394	300
100	305	255	200	157	32	8-22	473	300
125	381	280	235	186	35	8-22	660	350
150	403	320	270	216	37	12-22	711	350
200	419	380	330	270	41	12-25	813	400
250	457	445	387.5	324	48	16-29	1003	500
300	502	520	451	381	51	16-32	1137	600
350	762	585	514.5	413	54	20-32	1489	600
400	838	650	571.5	470	57	20-32	1581	650
