추출기 공압 체크 밸브

Jinqiu Valve는 주로 볼 밸브, 버터플라이 밸브, 게이트 밸브, 체크 밸브, 플랜지 및 기타 제품을 제조 및 판매합니다. 당사의 고품질 맞춤형 추출기 공압식 체크 밸브는 GB, ANSI, JIS 및 DIN 표준에 따라 생산되며 주요 장점은 안정적인 밀봉과 효과적인 수격 현상 억제에 있습니다. 당사의 제품은 중국 대부분의 지역은 물론 유럽, 동남아시아 및 중동 시장을 포괄하는 좋은 가격 이점을 제공합니다. 우리는 중국에서 귀하의 장기적인 파트너가 되기를 기대하고 있습니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

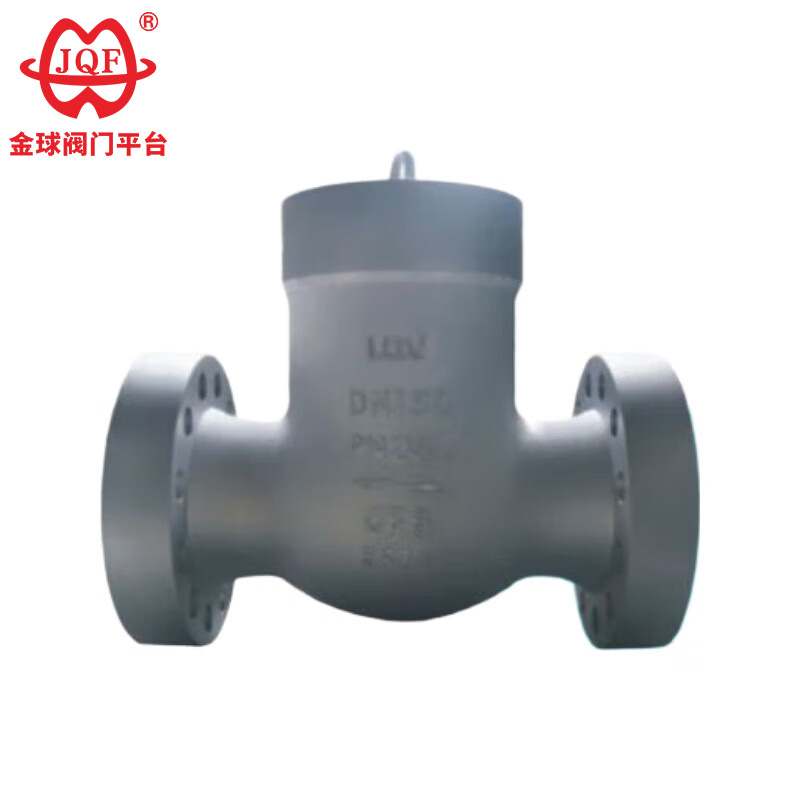

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. 다중 연결구, VCR/압축 피팅/암/수 연결 방법은 선택 사항입니다.
2. 전체 용접 디자인, 내부 나사산 없음.
3. FKM 밀봉 링은 밀봉된 스위칭 가능성을 보장합니다.
4. 상류 압력이 0.14bar(2PSIG) 미만일 때 정방향 흐름이 생성될 수 있습니다.
5. 배압이 0.4bar(2PSIG) 미만일 때 닫힐 수 있습니다.
6. 표준 평균 내부 표면 거칠기는 Ra20 uin입니다. (0.5um), Ra10 uin의 거칠기로 전해연마합니다. (0.25um)은 선택 사항입니다.

메모

추출기 공압식 체크 밸브는 흐름 방향 제어용으로만 설계되었으며 절대 안전 해제 장치로 사용해서는 안 됩니다.
추출기 공압 체크 밸브가 일정 기간 동안 열리지 않으면 초기 개방 압력이 설정된 개방 압력보다 높을 수 있습니다.
H64Y 유형 1500(Lb) ~ 2500(Lb) Class1500 ~ 2500Lb용 고온 맞대기 용접 체크 밸브, 작동 온도 -29 ~ 570℃ 석유, 화학, 화력 발전소 및 기타 파이프라인 조건.

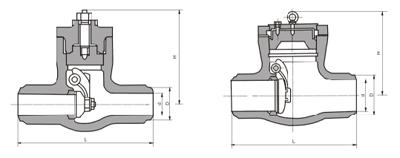

H64Y-1500Lb 주요 형상 및 연결 치수

공칭 직경 PNS(in)	치수 및 연결 치수			무게
공칭 직경 PNS(in)	d	L	H	무게
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb 주요 형상 및 연결 치수

공칭 직경PNS(in)	치수 및 연결 치수			무게
공칭 직경PNS(in)	d	L	H	무게
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400
