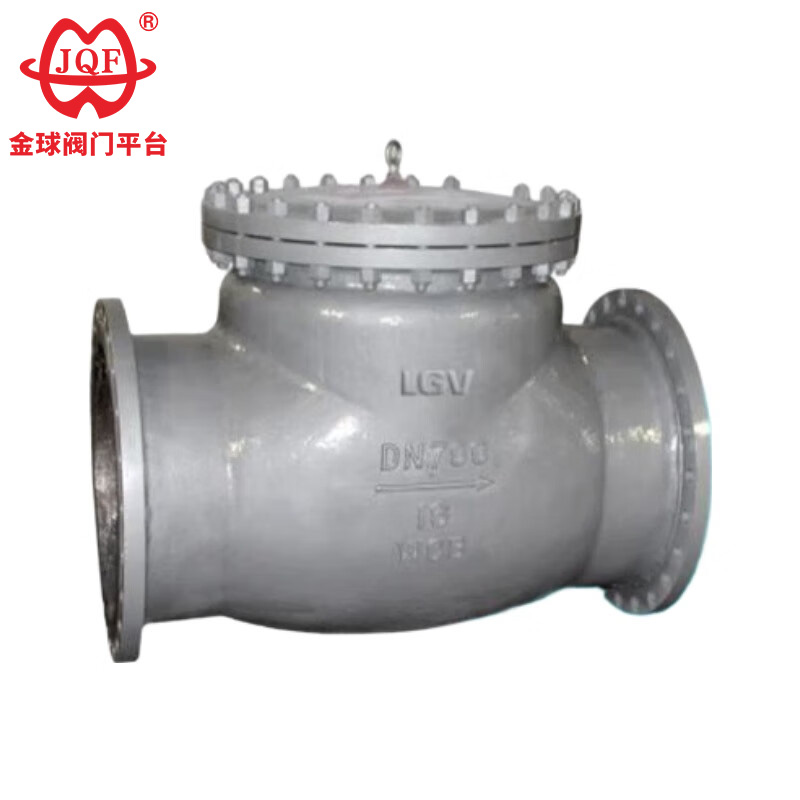

스윙 체크 밸브

Jinqiu Valve는 단방향 밸브 또는 체크 밸브라고도 알려진 자동 밸브인 고품질 스윙 체크 밸브를 제조합니다. 그 기능은 파이프라인의 매체가 역류하는 것을 방지하여 유체가 한 방향으로 흐르도록 하는 것입니다. 파이프라인 시스템에 손상을 줄 수 있는 역류(Return Flow)를 효과적으로 방지합니다. 밸브는 매체의 흐름과 힘에 의해 개폐 부품을 열거나 닫아 매체가 역류하는 것을 방지합니다.

문의 보내기

제품 설명

Jinquan Valve is a high-tech enterprise integrating valve product research, production, sales, and service. As an H44H and H44Y type PN16 ~ PN250 swing check valves supplier, our customized swing check valves are suitable for pressures of 1.6 ~ 25MPa, working temperatures of -29 ~ +550 ℃, and are applicable to pipeline conditions in the petroleum, chemical, pharmaceutical, fertilizer, power industries, and other environments. Applicable media include water, oil, steam, acidic media, and so on. We have been operating in the valve manufacturing field for over twenty years. With our experience, we have won high praise from the market for our reasonable prices, high quality, and attentive service.

1. 자동 개폐: 스윙 체크 밸브는 미디어 흐름의 힘에 따라 자동으로 열리고 닫힙니다. 미디어가 지정된 방향으로 흐르면 밸브 디스크가 열리고 밸브가 열립니다. 매체가 흐름을 멈추거나 역류할 때 밸브 디스크는 자체 무게나 스프링 힘으로 닫혀 역류를 방지합니다. 수동 조작이 필요하지 않아 자동 제어가 가능합니다.
2. 안정적인 씰링: 밸브 디스크와 시트의 씰링 표면은 일반적으로 용접된 철 기반 합금 또는 Stellite 코발트 기반 경질 합금으로 만들어지며, 이는 내마모성, 내열성, 내식성 및 내스크래치성이 우수합니다. 이는 장기간 안정적인 밀봉 효과를 보장하고 매체 누출을 효과적으로 방지합니다. 3. 방해받지 않는 흐름 채널: 흐름 채널이 합리적으로 설계되어 유체 저항이 낮습니다. 매체는 스윙 체크 밸브를 원활하게 통과하여 압력 손실과 에너지 소비를 줄일 수 있습니다.

성능 매개변수

모델		H44H-16C~250	H44W-16P~250
작업압력(MPa)		1.6~25
적정온도(℃)		≤425	≤550
적합한 매체		물, 증기, 기름	약한 부식성 매체
재료	바디, 보닛, 디스크	탄소강	크롬 니켈-티타늄 스테인리스 스틸
	씰링 표면	탄소강 표면 철 기반 합금	본체 밀봉

주요 모양 및 연결 치수

공칭 직경DN	주요 치수 및 연결 치수
공칭 직경DN	L	D	D1	D2	b	Zd	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560
