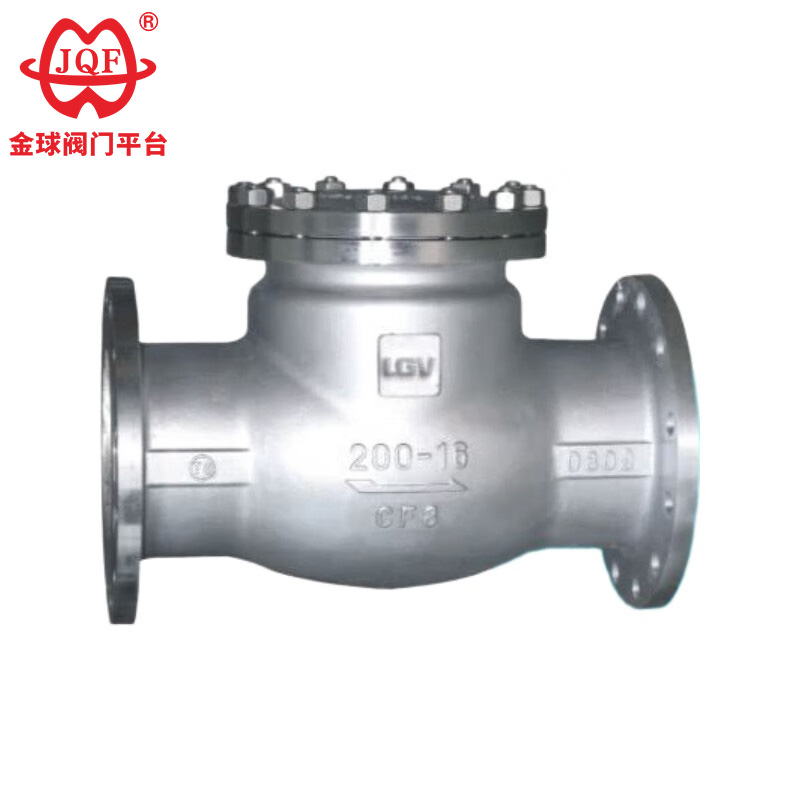

주강 체크 밸브

Jinqiu Valve는 매체의 유동 압력에 따라 자동으로 열리고 매체가 역류할 때 중력 또는 배압에 의해 자동으로 닫히는 자동 밸브인 고품질 주강 체크 밸브를 제조합니다. 이 밸브는 다양한 산업용 파이프라인에 적합하며 일반적으로 주강으로 만들어지며 다양한 매체 및 온도 조건에 적용 가능합니다.

문의 보내기

제품 설명

Jinqiu Valve 공장의 내구성이 뛰어난 주강 체크 밸브는 양쪽이 대칭이므로 양방향 미디어 흐름이 가능합니다. 설치가 간단하여 파이프라인 방향을 고려할 필요가 없으며 작동이 유연하고 편리합니다. 우리 공장은 무결성과 품질 우선 원칙을 준수합니다. 우리는 귀하의 문의를 따뜻하게 환영하며 귀하와 장기적인 협력 관계를 구축하기를 희망합니다. 우리는 제조에 이점이 있고, 귀하는 판매에 이점이 있습니다. 우리는 협력을 통해 윈윈(win-win) 상황을 이룰 수 있다고 믿으며, 함께 성장할 수 있기를 바랍니다!

1. 낮은 유체 저항 : 주강 체크 밸브의 내부 매체는 최소한의 저항으로 직선으로 흐르므로 원활한 유체 운송, 에너지 효율성 및 실용성을 촉진합니다.
2. 쉽게 열고 닫을 수 있습니다. 주강 체크 밸브의 게이트는 유체와 함께 수직으로 움직이므로 열고 닫는 데 최소한의 힘이 필요하므로 작동이 단순화되고 인건비가 절약됩니다.
3. 무제한 매체 흐름 방향: 주강 체크 밸브는 양쪽이 대칭이므로 양방향 매체 흐름이 가능합니다. 설치 시 파이프라인 흐름 방향을 고려할 필요가 없으므로 작업이 유연하고 편리해집니다.
4. 우수한 밀봉 성능: 완전히 열렸을 때 마모가 최소화됩니다. 닫히면 압력으로 인해 밀봉이 이루어지며 매체 누출을 효과적으로 방지할 수 있습니다.

성능 매개변수

모델		H44H-16C~2=-0	H44W-16P~250
작업압력(MPa)		1.6~25
적정온도(℃)		≤425	≤550
적합한 매체		물, 증기, 기름	약한 부식성 매체
재료	바디, 보닛, 디스크	탄소강	크롬 니켈-티타늄 스테인리스 스틸
	씰링 표면	탄소강 표면 철 기반 합금	본체 밀봉

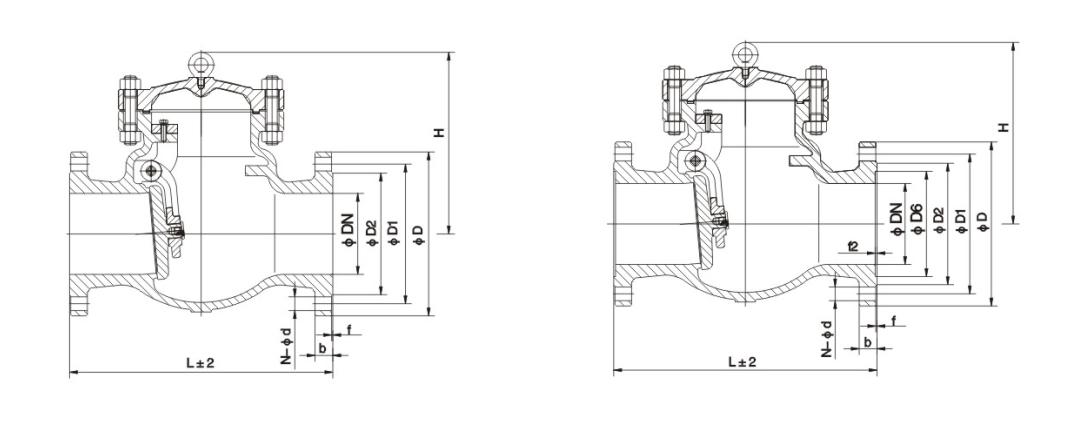

주요 모양 및 연결 치수

공칭 직경DN	주요 치수 및 연결 치수
공칭 직경DN	L	D	D1	D2	b	Zd	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560
