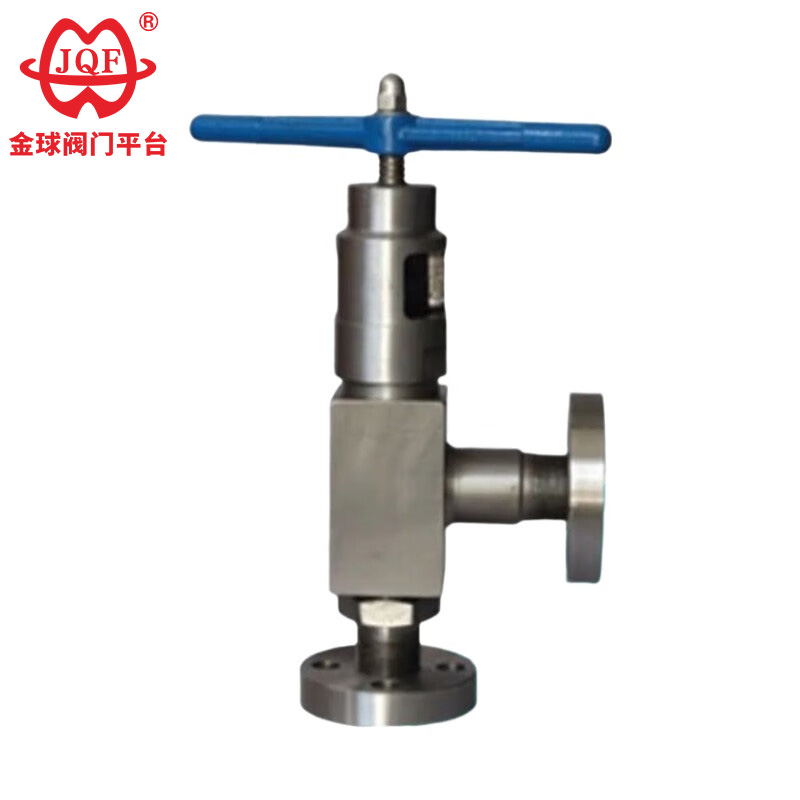

고압 앵글형 글로브 밸브

JQF 밸브는 스테인레스 스틸 및 탄소강 볼 밸브, 게이트 밸브, 글로브 밸브, 체크 밸브 등의 서비스 및 무역에 종사하는 중국의 밸브 공장 및 제조업체입니다. 이 내구성이 뛰어난 고압 앵글형 글로브 밸브는 최첨단 글로벌 밸브 기술을 활용하며 합성 암모니아 생산 시스템 및 비료 공장 냉동 시스템에 사용하는 데 이상적으로 적합합니다. 내구성이 뛰어나고 유지 관리가 쉽습니다. 우리는 전 세계 고객에게 원스톱 고품질 밸브 솔루션을 제공합니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

왜 우리를 선택합니까?

다양한 모델 선택:
우리는 다양한 파이프라인 레이아웃 및 압력 요구 사항을 충족하기 위해 1.6MPa 및 2.5MPa(위 사양 표 참조)와 같은 다양한 압력 등급뿐만 아니라 DN15에서 DN200까지 고품질 고압 앵글형 글로브 밸브의 광범위한 직경을 제공합니다.
완벽한 서비스 지원:
전문 상담: 당사 기술 팀은 밸브가 귀하의 시스템과 완벽하게 일치하는지 확인하기 위해 선택 지원을 제공할 수 있습니다.
품질 보증: 우리는 제품에 대한 명확한 보증 기간을 제공하고 샘플 테스트를 지원합니다.
편리한 물류: 강력한 번들 포장, 주요 구성 요소에는 명확한 색상 코드가 있어 현장 계산 및 설치가 편리하며 효율적인 국제 운송도 준비할 수 있습니다.

구현 표준

규칙을 따르세요	기준
설계 및 제조	GB 12233/GB 12235
구조 길이	GB 12221/JB96(긴 시리즈)
구조 길이	GB78/JB79(GB、HG、SH)
압력 테스트	GB/T 13927
징후	GB 12220
유효성	GB/T12252

앵글 밸브/스로틀 1.6MPa 주요 연결 크기

DN	L	D	D1	D2	f	b	z-Φd	하다	H1	H2
15	65	95	65	45	2	14	4-Φ14	100	240	265
20	75	105	75	55	2	16	4-Φ14	100	245	270
25	80	115	85	65	2	16	4-Φ14	120	250	275
32	95	135	100	78	2	18	4-Φ18	140	260	290
40	100	145	110	85	2	18	4-Φ18	140	290	325
50	115	160	125	100	2	20	4-Φ18	160	300	335
65	145	180	145	120	2	20	4-Φ18	180	355	400
80	155	195	160	135	2	22	4-Φ18	240	400	450
100	175	215	180	155	2	24	8-ø18	240	455	495
125	200	245	210	185	2	26	8-ø18	280	530	560
150	240	280	240	210	2	28	8-Φ23	320	605	650
200	275	335	295	265	2	30	8-Φ23	360	650	770

앵글 밸브 / 스로틀 2.5MPa 주요 연결 크기

DN	L	D	D1	D2	f	b	z-Φd	하다	H1	H2
15	65	95	65	45	2	16	4-Φ14	120	245	270
20	75	105	75	55	2	16	4-Φ14	120	250	275
25	80	115	85	65	2	16	4-Φ14	140	260	290
32	95	135	100	78	2	18	4-Φ18	140	290	325
40	100	145	110	85	3	18	4-Φ18	160	300	335
50	115	160	125	100	3	20	4-Φ18	180	355	400
65	145	180	145	120	3	22	8-ø18	220	400	450
80	155	195	160	135	3	22	8-ø18	280	450	495
100	175	230	190	160	3	24	8-Φ23	320	530	590
125	200	270	220	188	3	28	8-Φ25	380	600	650
150	240	300	250	218	3	30	8-Φ25	400	650	770
200	275	360	310	278	3	34	12-Φ23	450	700	850
