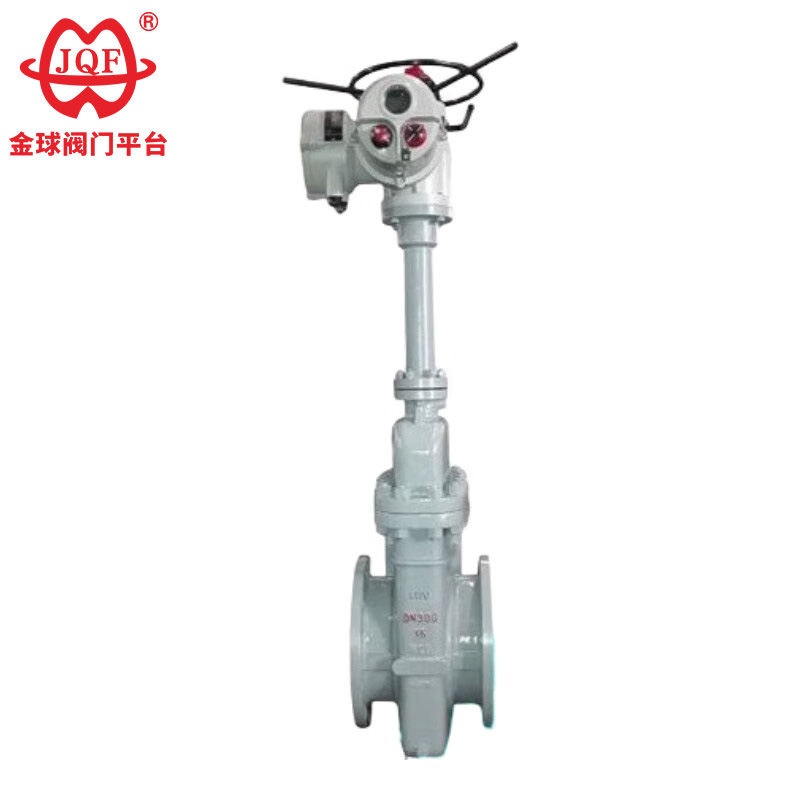

전기 플랫 게이트 밸브

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. 작동방식에 따른 분류 : 수동병렬게이트밸브, 공압병렬게이트밸브, 전기병렬게이트밸브
2. 응용 시나리오별 분류: 오리피스형 평행 게이트 밸브, 비오리피스형 평행 게이트 밸브, 유전별 평행 게이트 밸브, 파이프라인 운송 평행 게이트 밸브, 가스 시스템 병렬 게이트 밸브

구조적 특징

1. 플로팅 양방향 씰
전기 플랫 게이트 밸브의 플로팅 시트는 양방향 개폐를 허용하여 안정적인 밀봉과 유연한 작동을 보장합니다.
2. 견고한 내식성 가이드 소재
게이트에는 정확한 위치 지정을 위한 가이드 스트립이 장착되어 있으며 밀봉 표면은 텅스텐 카바이드 부식 방지 층으로 코팅되어 있습니다.
3. 제로 흐름 저항 설계
전기 플랫 게이트 밸브의 밸브 본체는 높은 압력 저항을 가지고 있습니다. 완전히 열렸을 때 직선 흐름 경로는 동일한 직경의 파이프 경로와 비슷합니다(흐름 저항 ≤0.03).
밸브 스템은 복합 패킹이 포함된 다단계 씰을 사용하여 마찰 계수를 40% 줄입니다.
4. 이중 단계 밀봉 메커니즘
시계 방향으로 닫을 때:
중간 압력은 입구 밸브 시트를 밀어 기본 씰을 형성합니다.
게이트는 출구 밸브 시트를 눌러 이중 밀봉을 형성합니다.
5. 혁신적인 온라인 유지 관리
이중 씰 구조로 인해 생산 중단 없이 마모 부품을 교체할 수 있습니다. 이 기술은 국내외 유사 제품 중 선두를 달리고 있습니다.
6. 점진적 개폐 제어
시계 반대 방향으로 열면 게이트가 올라가고 가이드 구멍이 점차 채널과 겹쳐져 극단 위치에서 100% 완전 개방을 달성합니다.

설계 표준

성능 매개변수

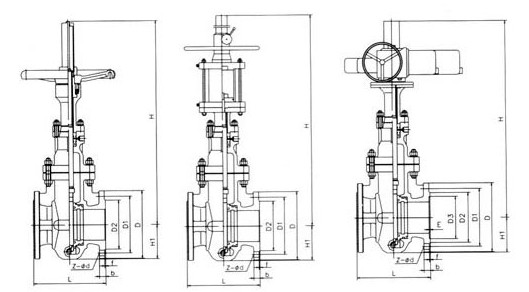

주요 모양 및 연결 치수

구조 그림
