플랫 게이트 밸브

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. 흐름 저항을 최소화하기 위한 풀 보어 디자인
2.Brush 보조 파이프라인 청소,
3. 양방향 실링용 플로팅 시트
4.낮은 개폐 토크
5. 쉬운 조작과 압력 완화 및 그리스 주입 메커니즘으로 높은 안전성을 보장합니다.
6. 제로 누설 성능.

제품 사용법

JQF 밸브는 슬라이딩 밸브의 일종인 플랫 게이트 밸브를 제조합니다. 닫는 요소는 단일 게이트이거나 그 사이에 확장 메커니즘이 있는 이중 게이트일 수 있습니다. 밸브 시트에 대한 게이트의 압력은 플로팅 게이트 또는 플로팅 밸브 시트에 작용하는 매체의 압력에 의해 제어됩니다. 이중 게이트 밸브의 경우 두 게이트 사이의 팽창 메커니즘이 이 압력을 보완합니다.

제품 카테고리

구조적 특징

1. 플로팅 양방향 씰링
맞춤형 플랫 게이트 밸브 시트는 양방향 개폐를 가능하게 하여 안정적인 밀봉과 유연한 작동을 보장합니다.
2. 견고한 내식성 가이드 소재
게이트에는 정확한 위치 지정을 위한 가이드 스트립이 장착되어 있으며 밀봉 표면에는 텅스텐 카바이드 침식 방지 층이 스프레이되어 있습니다.
3. 제로 흐름 저항 설계
편평한 게이트 밸브 본체의 높은 압력 저항; 완전히 열렸을 때 직선 흐름 채널은 동일한 직경의 파이프와 비슷합니다(유동 저항 ≤ 0.03).
밸브 스템에 복합 패킹을 사용한 다단계 밀봉으로 마찰 계수가 40% 감소합니다.
4. 이중 단계 밀봉 메커니즘
시계 방향으로 닫을 때:
중간 압력은 입구 밸브 시트를 밀어 기본 씰을 형성합니다.
게이트는 출구 밸브 시트를 눌러 이중 밀봉을 형성합니다.
5. 혁신적인 온라인 유지 관리
이중 씰 구조를 통해 생산 중단 없이 취약한 부품을 교체할 수 있습니다. 이 기술은 국내외 유사 제품을 선도하고 있습니다.
6. 점진적 개폐 제어
시계 반대 방향으로 열면 게이트가 올라가고 가이드 구멍이 채널과 점차 겹쳐져 한계 위치에서 100% 완전 열림을 달성합니다.

설계 표준

표준 설계 및 제조 : JB / T 5298
구조 길이 규격 : JB / T 5298
연결 플랜지 표준: GB / T 9113
압력 온도 등급: GB / T 12224-2005
테스트 테스트 표준: GB/T 13927-2008, JB/T 5298

성능 매개변수

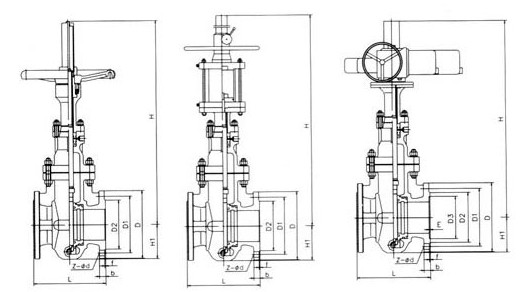

주요 모양 및 연결 치수

구조 그림
