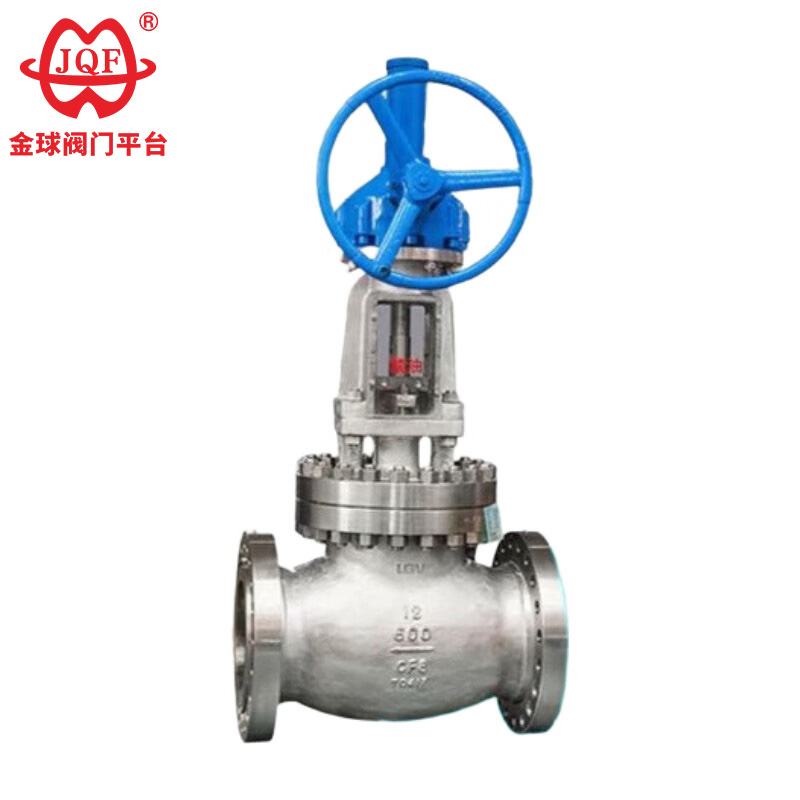

Oxygen Special Globe Valve

JQF 밸브 공장은 고품질 실리콘 황동 또는 스테인레스 스틸로 만들어진 고품질 JY41W 및 JY41Y 유형 산소 특수 글로브 밸브를 제조하여 높은 기계적 강도, 내마모성 및 우수한 안전성과 같은 이점을 제공합니다. 제조 과정에서 엄격한 내유 조치가 적용되며 모든 부품은 설치 전에 엄격한 탈지 처리를 거칩니다. 모든 사이즈에는 정전기 방지를 위한 전도성 나사형 플랜지가 포함되어 있으며, 밸브 부품은 먼지와 오일로 인한 오염으로부터 보호됩니다. 이 제품은 두 가지 재질로 제공됩니다. 하나는 주조된 실리콘 황동 본체, 캡, 디스크이고 다른 하나는 고품질 스테인리스 스틸로 제작된 본체, 캡, 디스크입니다.

문의 보내기

제품 설명

JQF Valve factory's durable oxygen special globe valves are cast from high-quality silicon brass or stainless steel, featuring high mechanical strength, excellent wear resistance, and superior safety. Utilizing an oxygen tubing system, they offer optimal explosion-proof and flame-retardant performance, eliminating potential safety hazards related to oxygen and road conditions. Our efficient quality management system, from raw material production to finished product processing, and our continuous development of new products and technologies are our two long-term competitive advantages. We provide strong support for oxygen special globe valves that meet customer and market demands, and our responsible and reliable after-sales service, along with our ability to meet customized product requirements, are the guarantees of our sustainable development.

1. 난연성 및 난연성 : 산소 특수 글로브 밸브의 핵심 구성 요소는 전체가 구리로 만들어져 불연성이며 스파크가 발생하지 않아 고속 기류가 입자를 운반하는 경우에도 안전을 보장합니다.
2. 다양한 안전 기능: 밀봉된 디자인은 방진, 방수 및 내유성입니다. 산소와 접촉하는 모든 부품은 조립 전에 철저하게 세척되어 그리스 잔여물이 남지 않도록 합니다. 특수 충전재를 사용하여 안전하고 안정적인 사용을 보장합니다.

성능 매개변수

공칭 직경(DN)		15~400
공칭 압력(MPa)		1.6	2.5	4
테스트 압력	힘	2.4	3.75	6
(MPa)	밀봉하다	1.76	2.75	4.4
적절한 온도		200℃ 이하
적합한 매체		산소
몸		실리콘 황동, 스테인레스 스틸
밸브 스템		스테인레스 스틸
스풀		구리, 스테인레스 스틸
필러		테프론

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
JY41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
JY41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
