스테인레스 스틸 글로브 밸브

JQF 밸브에서 생산되는 내구성이 뛰어난 J41H, J41Y, J41W 스테인레스 스틸 글로브 밸브. 개폐 부분은 원통형 밸브 플랩이고 밀봉 표면은 편평하거나 원추형이며 밸브 플랩은 유체의 중심선을 따라 선형으로 움직입니다. 스테인레스 스틸 차단 밸브는 완전 개방 및 완전 폐쇄에만 적합합니다. 일반적으로 유량을 조정하는 데 사용되지 않습니다. 사용자 정의할 때 조정 및 조절이 가능합니다.

문의 보내기

제품 설명

Foshan Jinqiu Valve Co., LTD. 설계, 개발, 제조, 판매 및 서비스를 통합하는 고품질 스테인레스 스틸 글로브 밸브 제조업체입니다. 당사의 주요 제품에는 다양한 제어 밸브, 전기 밸브, 공압 밸브, 솔레노이드 밸브, 수동 밸브, 액추에이터 및 밸브 액세서리가 포함됩니다.
당사의 스테인레스 스틸 글로브 밸브는 스테인레스 스틸 주조 몸체, 양쪽 끝이 플랜지 연결 및 게이트 밸브 구조를 갖춘 게이트 밸브입니다. 핵심 기능은 흐름을 정밀하게 조절하거나 파이프라인의 매체를 안정적으로 차단하는 것입니다.
뛰어난 내식성과 안정적인 밀봉 성능으로 인해 화학, 석유화학, 식품 및 제약 산업에서 부식성 매체 또는 고청정 응용 분야에 선호되는 밸브 중 하나가 되었습니다.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. 간단한 구조 : 스테인레스 스틸 글로브 밸브의 설계가 간단하여 제조 및 유지 관리가 편리하고 효율적입니다.
2. 신속한 반응: 짧은 작동 스트로크로 인해 매우 빠른 밸브 개폐가 가능합니다.
3. 내구성 있는 씰링: 우수한 씰링 효과, 최소 마찰 저항 및 긴 서비스 수명.

경영진 표준

디자인 사양: GB / T 12235
구조 길이: GB / T 12221
플랜지 연결: JB / T 79
시험검사 : JB/T 9002
제품 식별: GB / T 12220
납품 사양 : JB / T 7928

성능 매개변수

모델		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
작업압력(MPa)		1.6~16.0
적정온도(℃)		≤425		≤150
적합한 매체		물, 증기, 기름		약한 부식성 매체
재료	바디, 보닛	탄소강		크롬 니켈-티타늄 스테인리스 스틸
	밸브 스템	크롬 스테인레스 스틸		크롬 니켈-티타늄 스테인리스 스틸
	씰링 표면	철 기반 합금 표면 처리	표면경화 합금	본체 재질
	필러	석면 흑연, 유연한 흑연, PTFE

주요 모양 및 연결 크기

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

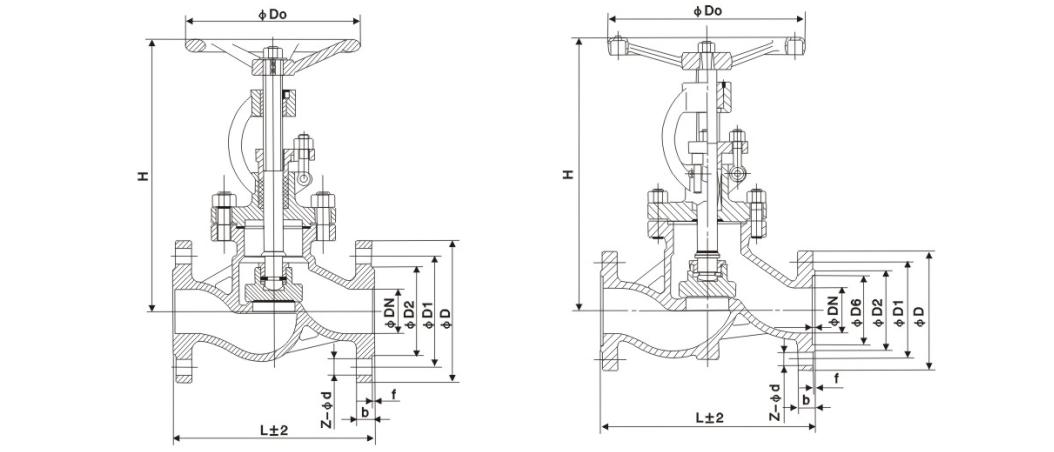

구조 그림
