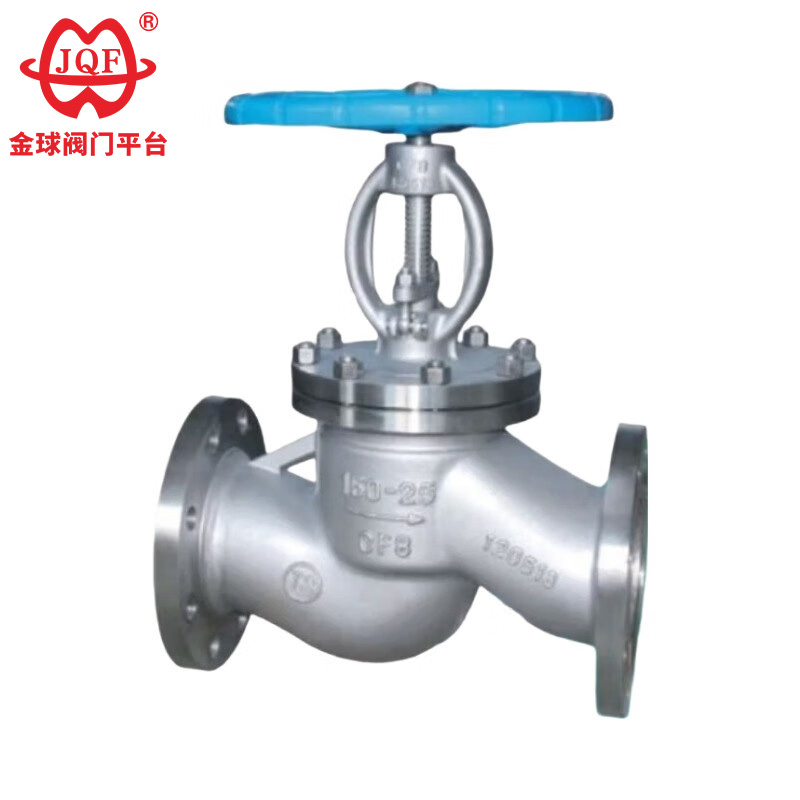

스테인레스 스틸 플랜지 글로브 밸브

JQF 밸브 공장에서 제조된 고품질 J41H, J41Y 및 J41W 스테인레스 스틸 플랜지 글로브 밸브는 원통형 밸브의 개폐 구성 요소입니다. 밀봉 표면은 편평하거나 원추형이며 밸브는 유체 중심선을 따라 선형으로 움직입니다. GB 게이트 밸브는 완전 개방 및 완전 폐쇄 응용 분야에만 적합하며 일반적으로 유량 조절에는 사용되지 않습니다. 요청 시 규제 및 조절에 대한 사용자 정의가 가능합니다.

문의 보내기

제품 설명

JQF 밸브는 과학 연구, 설계, 생산, 판매 및 애프터 서비스를 통합하는 전체 프로세스 밸브 제조 공장입니다. 당사의 고품질 스테인레스 스틸 플랜지 글로브 밸브는 암모니아 및 천연 가스와 같은 매체의 파이프라인 차단 제어를 위해 특별히 설계된 안전 밸브입니다. 안정적인 밀봉 성능, 강력한 내식성 및 쉬운 작동이 특징입니다. 스테인레스 스틸과 같은 내식성 재료로 제작되어 화학 산업에 적합하며 일반 밸브의 내식성이 좋지 않고 누출되기 쉬운 문제를 해결합니다. 흐름을 조절하는 데에도 사용할 수 있습니다. 우리는 "고품질 제품 제조"라는 원칙에 따라 GB/T19001-2000-ISO9001:2000 품질 시스템 표준에 따라 생산 및 운영 관리를 조직합니다. 우리는 지속적으로 국제적으로 선진적인 생산 라인과 장비를 도입하고 고객의 요구를 충족시키기 위해 지속적으로 신제품을 개발합니다. 미래를 내다보며 인터넷과 쌍방향 커뮤니케이션을 통해 포괄적인 서비스를 제공하겠습니다.

1. 엄격한 재료 선택으로 품질이 보장됩니다.
2. 스테인레스 스틸 플랜지 글로브 밸브는 내마모성, 내식성, 내압성, 내열성이 뛰어나 수명이 길다.
3. 설치가 유연하고 분해가 용이하며 편리한 핸드휠 회전이 특징입니다.
4. 스테인레스 스틸 플랜지 글로브 밸브는 방수 및 방진 기능이 있으며 합리적인 구조, 완벽한 디자인 및 우수한 밀봉 성능을 갖추고 있습니다.
5. 스테인레스 스틸 플랜지 글로브 밸브는 주로 암모니아, 연료 가스 및 질소 및 수소와 같은 기체 매체를 제어하는 데 사용됩니다.

구현 표준

디자인 사양: GB / T 12235
구조 길이: GB / T 12221
플랜지 연결: JB / T 79
시험검사 : JB/T 9002
제품 식별: GB / T 12220
납품 사양 : JB / T 7928

성능 매개변수

모델		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
작업압력(MPa)		1.6~16.0
적정온도(℃)		≤425		≤150
적합한 매체		물, 증기, 기름		약한 부식성 매체
재료	바디, 보닛	탄소강		크롬 니켈-티타늄 스테인리스 스틸
	밸브 스템	크롬 스테인레스 스틸		크롬 니켈-티타늄 스테인리스 스틸
	씰링 표면	철 기반 합금 표면 처리	표면경화 합금	본체 재질
	필러	석면 흑연, 유연한 흑연, PTFE

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

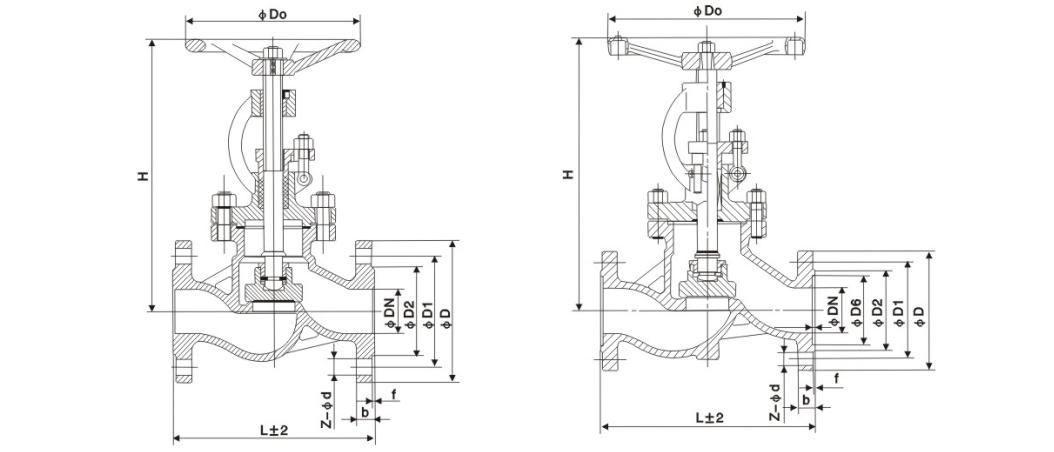

구조 그림
