암모니아 글로브 밸브

밸브 전문 제조업체인 JQF 밸브의 고품질 암모니아 글로브 밸브는 안정적인 밀봉 성능, 안정적인 작동, 강력한 내식성, 내부 및 외부 누출 지점이 적고 작동이 용이하다는 특징이 있습니다. 이는 화학 파이프라인의 일반 밸브에서 발견되는 내식성 저하, 천공 용이성, 밀봉 불량 및 누출 용이성 문제를 성공적으로 해결합니다. 밀봉 성능, 유지 관리성 및 안전성을 포함하여 장기간 신뢰할 수 있는 사용에 대한 요구 사항을 충족하여 화학 산업의 암모니아 가스 전송 파이프라인에 적합합니다. 우리 제품에 관심이 있으시면 언제든지 문의해 주세요!

문의 보내기

제품 설명

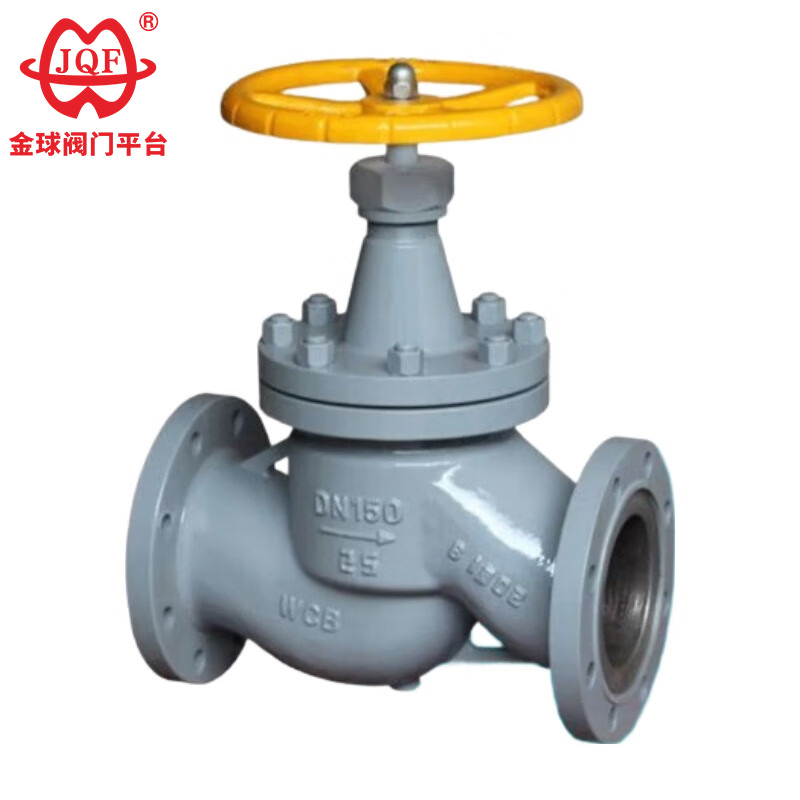

JQF Valve manufactures the ammonia globe valve in stock, a type of valve used to control the on/off switching and flow rate of ammonia media. Typically made of cast steel, it features stable sealing performance and a long service life, meeting the needs of various operating conditions. Its operation involves turning a hand-wheel, which moves the valve stem up and down, thus controlling the opening and closing of the valve to regulate flow. The J41B PN40 ammonia globe valve is a manual, flanged, straight-through type valve with a nylon plastic seat sealing surface, a nominal pressure of PN40, and a carbon steel gate valve body. Applicable media include liquids, gases, ammonia, nitrogen, and hydrogen.

1. 사각 플랜지 디자인: 중앙 플랜지는 바깥쪽으로 확장되는 사각형 구조를 채택하고 작동 로드는 숨겨진 연결 메커니즘을 통해 구동됩니다.

2. 정밀한 아크 표면 밀봉: 암모니아 글로브 밸브 본체의 밀봉 표면은 호 모양의 볼록 표면으로 설계되어 밸브 디스크와 꼭 맞고 밀봉됩니다.
3. 오래 지속되는 내마모성 합금 : 암모니아 글로브 밸브의 밀봉 표면은 녹 방지 합금 재료로 만들어져 우수한 밀봉 성능과 긴 서비스 수명을 보장합니다.

제품 부품 재질

제품 유형	부품명
제품 유형	바디, 보닛	밸브 스템	필러	씰링 표면	틈 메우는 물건	잠그는 물건
J41B-(16/25)C	주강	탄소강	테프론	배빗	석면 플라스틱 시트	고품질 탄소강
J41B-(16/25)O	연성이 있는 철	탄소강	테프론	배빗	석면 플라스틱 시트	고품질 탄소강
J41B-(16/25)K	가단성 강철	탄소강	테프론	배빗	석면 플라스틱 시트	고품질 탄소강

제품 형태 및 구조 크기

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
J41B-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41B-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
