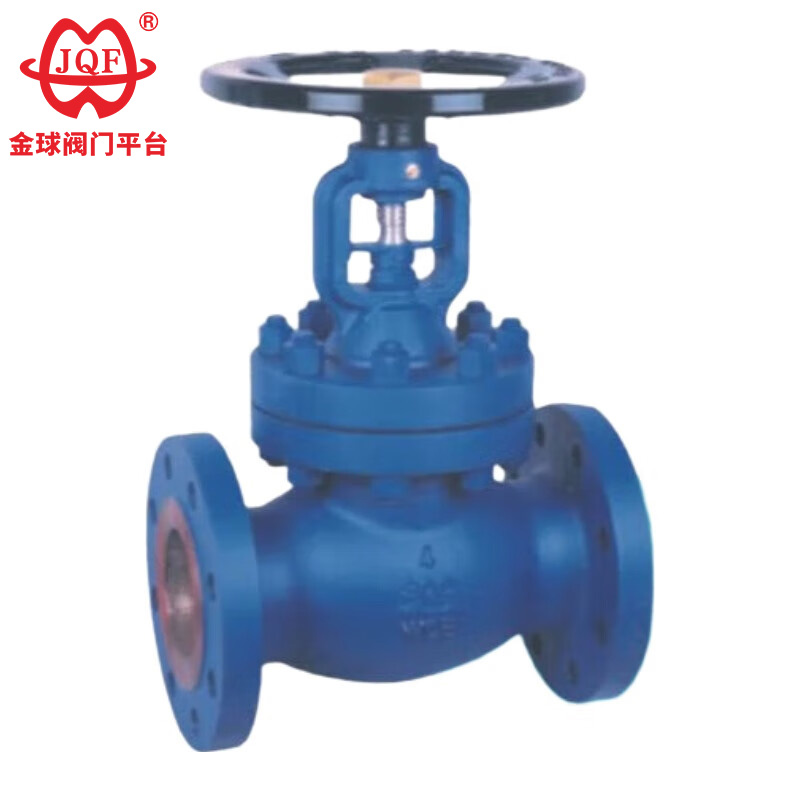

벨로우즈 씰 글로브 밸브

JQF 밸브 고품질 벨로우즈 씰 글로브 밸브는 내부 벨로우즈 구조를 갖추고 있습니다. 스테인레스 스틸 벨로우즈의 하단은 밸브에 용접되고 다른 쪽 끝은 밸브 본체와 밸브 커버 사이에 위치하여 고정 밀봉을 형성합니다. 벨로우즈는 밸브 스템에 용접되어 안정적인 작동 성능을 유지하고 밸브 진동으로 인한 밸브 스템 진동을 방지합니다. 증기, 가연성, 폭발성, 열전달 오일, 고순도 및 독성 매체를 운반하는 파이프라인에 이상적입니다.

문의 보내기

제품 설명

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. 종합적인 품질 최적화
Bellow Seal Globe Valve는 합리적인 구조, 안정적인 밀봉 및 아름다운 외관을 특징으로 합니다.
2. 내구성이 뛰어난 씰링 표면
벨로우즈 씰 글로브 밸브는 코발트 기반 합금으로 강화되어 내마모성 및 내식성, 낮은 마찰 저항 및 상당히 연장된 수명을 제공합니다.
3. 트리플 스템 보호
벨로우 씰 글로브 밸브는 강화된 열처리 및 표면 경화 공정을 거쳐 뛰어난 내식성과 내마모성을 자랑합니다.
4. 이중 보험 벨로우즈 씰
특허받은 벨로우즈 디자인과 결합된 직각 흐름 채널은 보다 안전한 밀봉을 보장합니다.
5. 직관적이고 시각적인 오프닝 위치
직관적인 작동을 위해 밸브 스템 위치가 명확하게 표시됩니다.
6. 유연한 사용자 정의 및 적응성
구성 요소 재료, 플랜지 크기 및 인터페이스 사양은 특정 작동 조건에 맞게 맞춤화될 수 있습니다.

특징:

1. 벨로우즈 씰 글로브 밸브는 합리적인 구조와 안정적인 밀봉 기능을 갖추고 있습니다. 이중의 견고한 벨로우즈 씰 설계(벨로우즈 + 패킹)는 밸브 스템에서 누출이 전혀 발생하지 않도록 보장합니다. 액체 손실이 없어 플랜트 장비 안전성이 향상되고 밀봉 표준을 충족합니다.
2. 벨로 씰 글로브 밸브의 밀봉 표면은 Co 기반 경질 합금으로 덮여있어 내마모성, 내식성 및 내마모성이 우수하여 수명이 길어집니다. 리프트 위치 표시기가 더 직관적입니다.
3. 밸브 스템은 담금질 및 템퍼링 및 표면 질화 처리를 거쳐 우수한 내식성과 마찰 감소를 제공합니다. 밸브 스템 리프트 위치 표시기가 더 직관적입니다.

명세서

구조 유형	BB-BG
드라이브 모드	수동
드라이브 모드	영적인
디자인 표준	DIN3356
구조 길이	DIN3203
플랜지를 연결하세요	DIN2543-2545
시험 및 검사	DIN3230

제품 부품 소재

일련번호	이름	재료
1	몸	GS-C25、CF8、CF3
2	디스크	2CR13、F304、F316
3	샤프트 핀	F304、F316
4	벨로우즈 조립	F304、F316L
5	캡	GS-C25、CF8、CF3
6	필러	유연한 흑연、PTFE
7	압력 슬리브	25#、F304、F316
8	포지셔닝 피스	25#、F304、F316
9	스템 너트	구리 합금 ZQA19-4
10	핸드휠	탄소강
11	그리고 모자	25#
12	오일컵	놋쇠
13	육각너트	ASTMA193 2H, A193-8, A193-8M
14	스터드	ASTMA193 B7, A193-B8, A193-B8M
15	틈 메우는 물건	유연한 흑연 + 스테인레스 스틸
16	밸브 스템	2Cr13、F3

제품 외관 및 구조 크기

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
