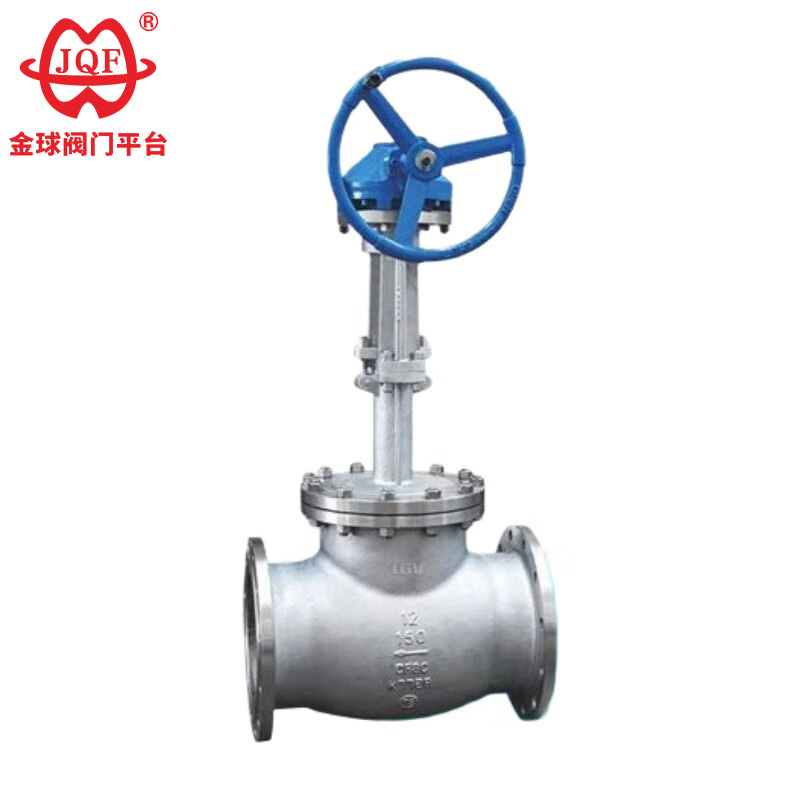

베벨 기어 저온 글로브 밸브

JQF 밸브는 산업용 밸브의 연구, 개발, 생산, 판매 및 서비스를 전문으로 하는 고품질 베벨 기어 저온 글로브 밸브 제조업체입니다. 이 베벨 기어 저온 글로브 밸브는 극저온 액체 저장 및 운송 장비의 관리 시스템에 적합합니다. 유연한 스위칭과 안정적인 밀봉 기능을 갖추고 있으며 다른 극저온 미디어 관리 시스템에도 사용할 수 있습니다. 당사의 제품은 엄격한 품질 테스트를 거치며 전문 인력이 모든 단계를 감독하여 제품 완벽성을 보장합니다. 또한 JQF 밸브는 다양한 산업 분야에서 강력한 명성을 얻었습니다. JQF를 선택한다는 것은 밸브 및 공압 액추에이터에 대한 업계 전문 지식, 전문적인 고객 서비스 및 지속적인 기술 지원을 얻는 것을 의미합니다. 단일 구성 요소가 필요하든 전체 밸브 어셈블리가 필요하든 당사는 귀하의 요구 사항을 충족시켜 드릴 수 있습니다.

1. 베벨 기어 저온 글로브 밸브의 밸브 본체는 III 등급 연성 철로 만들어져 강도가 높고 인성이 좋으며 내식성이 뛰어납니다.
2. 정전흡착 코팅은 에폭시 수지 분말을 사용하여 부식성 매체를 효과적으로 차단하고 내마모성, 내열성 및 환경 성능이 우수합니다.
3. 두꺼운 밸브 본체는 안정적인 밸브 성능을 보장합니다. 전반적인 항산화 처리로 녹과 부식을 방지합니다.

경영진 표준

설계 및 제조 : JB / T7749-95
구조 길이: GB / T12221-89
커넥터: GB / T9113-2000, HG20592-97, SH3406-96GB / T12224-89
검사 및 시험 : JB / T7749-95

주요 외관 및 연결 치수

공칭 직경	주요 외형 치수 및 연결 치수							H
	L	D	D1	D2	b	Zd	D0	-46℃	-101℃	-196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
