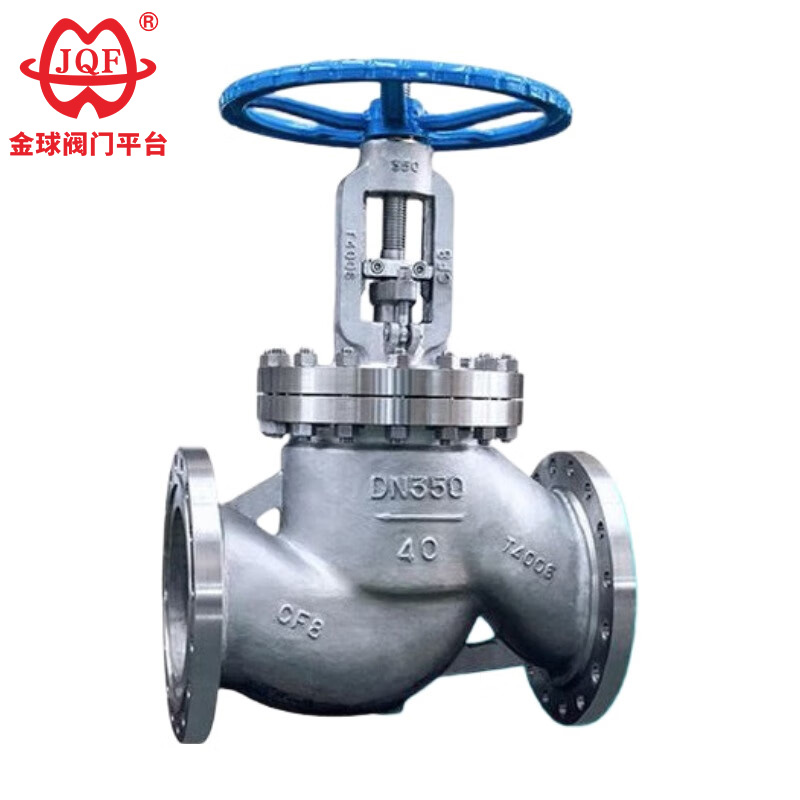

고압 스테인레스 스틸 글로브 밸브

맞춤형 크기 및 OEM/ODM 서비스를 지원하는 JQF Valve에서 제조한 내구성이 뛰어난 고압 스테인레스 스틸 글로브 밸브는 DIN과 같은 글로벌 표준을 준수하며 고급 CNC 및 테스트 장비를 사용하여 제조되어 정밀도와 품질을 보장합니다. 또한 강력한 성능을 보장하기 위해 3년 보증이 제공됩니다.

문의 보내기

제품 설명

R&D, 설계, 생산, 판매 및 서비스를 통합하는 밸브 제조 공급업체인 JQF 밸브 공장은 완벽한 기술 팀과 품질 관리 시스템을 자랑합니다. 당사의 제품은 석유, 화학, 발전소, 환경 보호, 석탄 채굴, 배수, 신에너지 등 다양한 분야에서 널리 사용되고 있습니다. 고품질 고압 스테인레스 스틸 글로브 밸브는 다양한 매체 및 온도 조건에 적합한 내구성과 신뢰성을 위해 설계되었습니다. 우리는 지속적으로 완벽함을 추구하고 모든 고객에게 정직성을 약속하며 우수한 제품과 서비스를 제공합니다. 우리는 신규 및 기존 고객이 비즈니스를 논의하기 위해 방문, 전화 또는 편지를 보내는 것을 진심으로 환영합니다.

1. 고강도 밸브 스템 재질로 밸브 본체에 단단히 연결되어 원활한 회전과 쉬운 작동을 보장합니다.
2. 신중하게 선택된 나사는 견고하고 견고하며 녹 방지 연결을 보장합니다.
3. 스테인레스 스틸 밸브 본체는 고압 스테인레스 스틸 글로브 밸브에 우수한 내식성과 녹 방지 기능을 제공합니다.
4. 두꺼워진 플랜지는 견고한 재질로 만들어져 견고하게 연결됩니다.

특징

1. 편리하고 빠르다
구조가 간단하여 제작 및 유지관리가 용이합니다.
2. 빠른 전환, 작은 동작
짧은 작동 스트로크, 신속한 개폐 반응.
3. 내구성
견고한 밀봉, 내마모성, 견고함, 긴 사용 수명.

경영진 표준

설계 사양 : GB / T 12235
구조 길이: GB / T 12221
플랜지 연결: JB / T 79
시험검사 : JB/T 9002
제품 식별: GB / T 12220
공급사양 : JB/T 7928

주요 외관 및 연결 치수

공칭 직경	주요 외형 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
