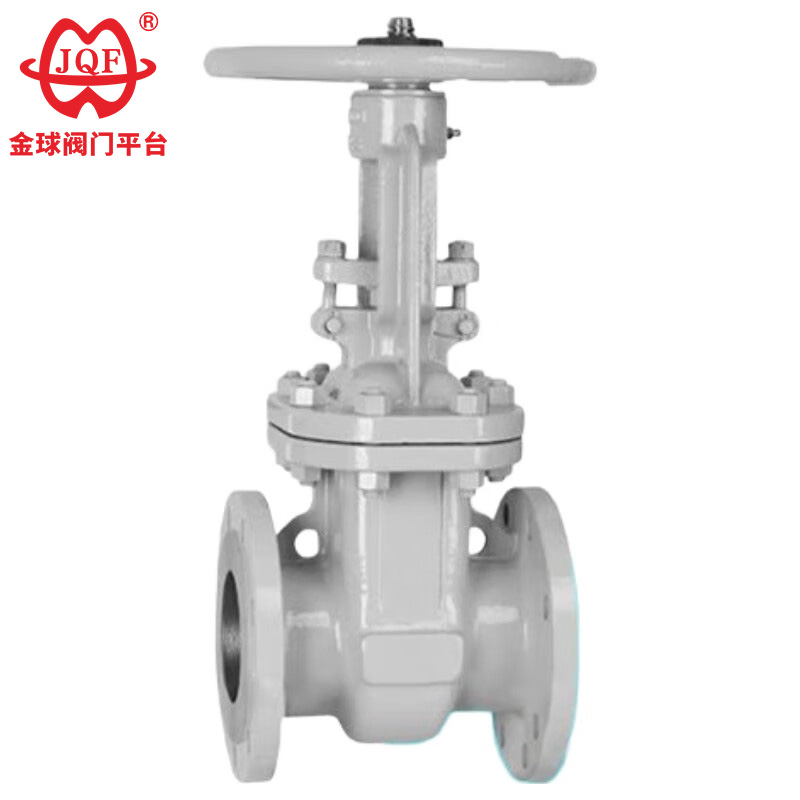

러시아 표준 게이트 밸브

JQF 밸브는 과학 연구, 개발, 설계, 생산, 판매 및 서비스를 통합하는 중국의 대규모 밸브 제조업체입니다. 재고가 있는 이 고품질 러시아 표준 게이트 밸브 비상승 스템 게이트 밸브는 연성 철로 만들어졌으며 탄력 있는 고무 씰 링이 장착되어 안정적인 밀봉과 내구성을 보장합니다. 컴팩트한 구조로 높은 강성과 신뢰성을 제공하며, 탄력 있는 게이트 설계로 비정상적인 하중이나 온도에서도 변형이 방지됩니다. 밸브에는 롤링 베어링이 장착되어 있어 더 큰 크기에서도 쉽게 작동할 수 있으며 다양한 작동 조건을 충족할 수 있도록 맞춤형 재질 및 시트 옵션을 지원합니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. 공간 최적화된 유체 역학 아키텍처: 구조적으로 최적화된 섀시 설계는 밸브 본체에 탁월한 강성과 방해받지 않는 흐름 형상을 제공하여 압력 강하를 최소화합니다.
2. 고급 복합 밀봉 표면: 러시아 표준 게이트 밸브는 독점 야금 기술을 활용하여 내식성 합금과 텅스텐 카바이드 매트릭스를 결합하여 업계 표준을 훨씬 뛰어넘는 매우 긴 사이클 수명을 달성합니다.
3. 무마찰 스템 작동 시스템: 이방성 흑연 패킹 링은 누출 없는 스템 씰을 보장하는 동시에 쉽고 간편한 작동을 위해 명확하고 낮은 토크 작동을 제공합니다.
4. 다중 모드 작동 통합: 러시아 표준 게이트 밸브는 수동 핸드휠, 공압 작동기, 전기 모터 및 유성 기어 감속기를 포함한 포괄적인 작동 호환성을 제공하여 보편적인 배치를 가능하게 합니다.
5. 구성 가능한 밸브 디스크 토폴로지 플랫폼: 압력 적응형 유연한 단일 게이트, 고부하 견고한 단일 게이트 및 양방향 이중 병렬 게이트의 세 가지 밀봉 구성.

구현 표준

디자인 사양: GB / T 12234
구조 길이: GB / T 12221
연결 플랜지: r0CT12815-08-I
시험 및 검사 : JB/T 9092
압력 - 온도: GB / T 9131
제품 식별: GB / T 12220

성능 매개변수

공칭압력PN(MPa)	사례	시험압력(MPa)		봉인된
공칭압력PN(MPa)	사례	밀봉형(액체)	씰(가스)	봉인된
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

적합한 매체 및 적용 가능한 온도

쉘 소재	적합한 매체	적용온도(℃)
탄소강(C종)	물, 증기, 기름	≤425
크롬니켈티타늄강(P형)	질산	≤200
크롬니켈몰리브덴티타늄강(R형)	아세트산	≤200
크롬-몰리브덴강(타입 I)	물, 증기, 기름	≤550

주요 부품 소재

바디, 보닛	밸브 플레이트, 시트	밸브 스템	스템 너트	필러	핸드휠
탄소강	고품질 탄소강 + 카바이드 또는 스테인레스강	크롬 스테인레스 스틸	알루미늄 청동	흑연 석면 포장	가단성 철
크롬 니켈 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철
크롬 니켈 몰리브덴 티타늄강	스테인레스 스틸, 스테인레스 스틸 + 초경합금	크롬 니켈-티타늄 스테인리스 스틸	알루미늄 청동	테프론	가단성 철
크롬-몰리브덴강	합금강 + 초경	크롬-몰리브덴강	알루미늄 청동	유연한 석면	가단성 철

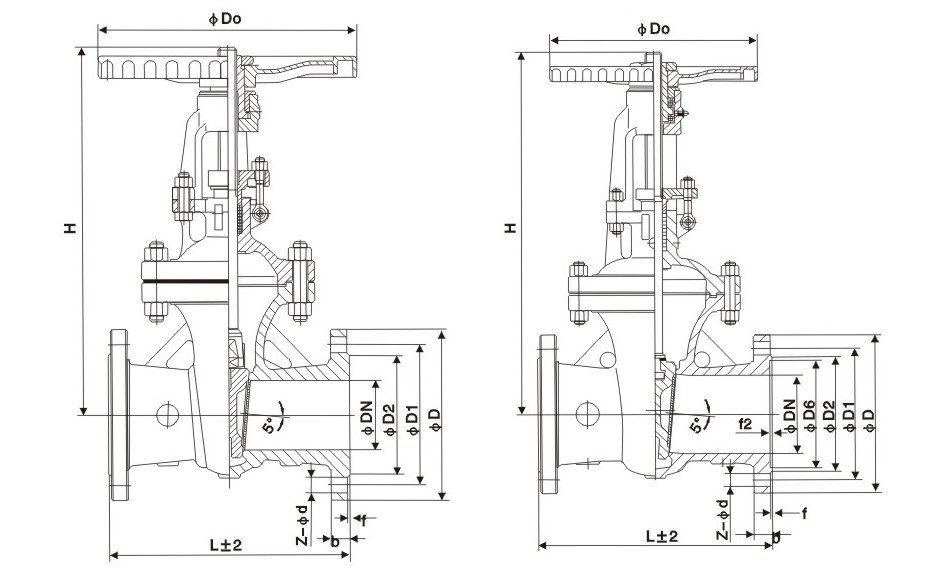

주요 모양 및 연결 치수

공칭 직경	주요 치수 및 연결 치수
공칭 직경	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640
